滚花碟形垫圈 JB /ZQ 4340 - 2006

选择规格尺寸点击↓

尺寸单位: mm

机械行业JB /ZQ4340 - 2006 JB4340 4340JB 滚花碟形垫圈

模型下载

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

规格

d	最小值=公称
	最大值
d_c	最大值
	最小值
H	最大值
h
千件重kg

4.3	5.3	6.4	8.4	10.5	13	17	21	25.6	31.6
4.6	5.6	6.76	8.76	10.93	13.43	17.43	21.52	26.12	32.12
7	9	10	13	16	18	24	30	36	45
6.64	8.64	9.64	12.57	15.57	17.57	23.48	29.48	35.38	44.38
1	1.2	1.4	1.7	2	2.1	2.6	2.8	3.3	3.6
0.5	0.8	1	1.2	1.5	1.5	2	2	2.5	2.5
0.077	0.22	0.31	0.59	1.12	1.12	2.7	4.35	8	13.7

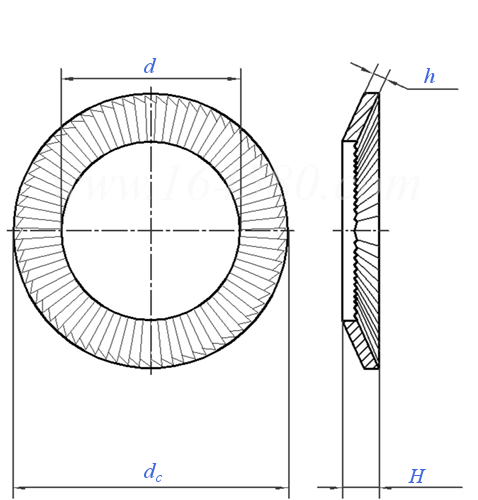

①,因垫圈的齿形在原件中并未有明确的数据约束，此处按原件尺寸图所示绘制，具体形式建议在进行技术或产品交流时协议确定。

技术条件和引用标准

材料
-
表面处理

65Mn

44~50HRC

氧化

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

紧固件公差平垫圈

注：技术数据仅供参考，请以官方原件为准！
