首页 产品与标准 GB /T 956.3 - 2017 锥形弹性垫圈

锥形弹性垫圈 GB /T 956.3 - 2017

选择规格尺寸 点击↓

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ5

Φ6

Φ7

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ24

Φ27

Φ30

GB /T 956.3 - 2017 锥形弹性垫圈

尺寸单位: mm
国标GB /T956.3 - 2017 GB956.3 956.3GB 锥形弹性垫圈
GB /T 956.3 - 2017 锥形弹性垫圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表

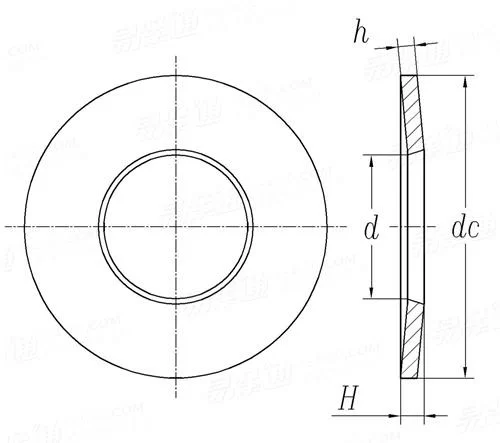

规格
Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10
d 最大值
最小值=公称
dc 最大值=公称
最小值
h 最大值
最小值
H 最大值
最小值
千件重(钢制)≈kg
2.45 2.95 3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
5 6 7 8 9 11 14 17 18 23
4.7 5.7 6.64 7.64 8.64 10.57 13.57 16.57 17.57 22.48
0.45 0.55 0.7 0.9 1.1 1.4 1.7 1.95 2.2 2.7
0.35 0.45 0.5 0.7 0.9 1 1.3 1.55 1.8 2.3
0.6 0.72 0.85 1.06 1.3 1.55 2 2.3 2.6 3.2
0.5 0.61 0.72 0.92 1.12 1.35 1.7 2 2.24 2.8
0.05 0.09 0.14 0.25 0.38 0.69 1.43 2.53 3.13 6.45
规格
Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30
d 最大值
最小值=公称
dc 最大值=公称
最小值
h 最大值
最小值
H 最大值
最小值
千件重(钢制)≈kg
13.43 15.43 17.43 19.52 21.52 23.52 25.52 28.52 31.62
13 15 17 19 21 23 25 28 31
29 35 39 42 45 49 56 60 70
28.48 34.38 38.38 41.38 44.38 48.38 55.26 59.26 69.26
3.3 3.8 4.3 5.1 5.6 6.1 6.6 7.5 8
2.7 3.2 3.7 3.9 4.4 4.9 5.4 5.5 6
3.95 4.65 5.25 5.8 6.4 7.05 7.75 8.35 9.2
3.43 4.04 4.58 5.08 5.6 6.15 6.77 7.3 8
12.4 21.6 30.4 38.9 48.8 63.5 92.9 113 170

工艺相关

GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB /T 94.4
弹性垫圈技术条件 锥形弹性垫圈
GB /T 1237
紧固件标记方法
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5267.2
非电解锌片涂层(达克罗技术要求)

技术条件和引用标准

材料 钢种
牌号
标准
硬度 硬度范围
标准
永久变形
持续载荷
弹性
表面处理
表面缺陷
验收及包装
弹簧钢
材料牌号由制造者任选
GB/T 94.4
420 HV~490 HV
GB/T 94.4
GB/T 94.4
GB/T 94.4
GB/T 94.4
不经处理；
电镀技术要求按GB/T 5267.1；
非电解锌片涂层技术要求按GB/T 5267.2;
如需其他技术要求或表面处理，应由供需协议
零件不准许有不规则的或有害的缺陷，垫圈表面不得有突出的毛刺
GB/T 90.1 、GB/T 90.2

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
