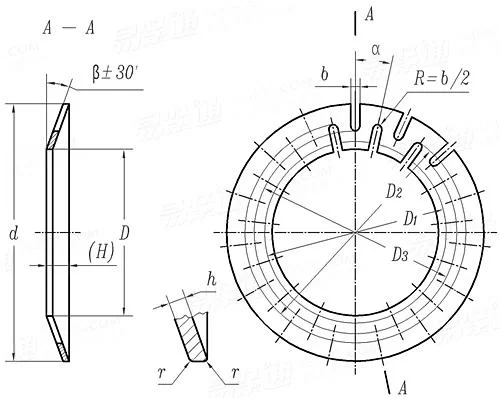

QJ 803A - 1997 内径定心碟形弹簧片

尺寸单位: mm
航天QJ 803A - 1997 QJ803A 803AQJ 内径定心碟形弹簧片
QJ 803A - 1997 内径定心碟形弹簧片
扫一扫分享
公差
代号
1 2 3 4 5 6 7 8 9 10 11 12 13
类型
D
D1
d 公称
最大值
最小值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 宽边型
4 7 10 10 15 20 25 30 35 40 45 50 45
7 11 15 15 20 25 30 35 40 45 50 55 50
16 20 25 30 35 40 45 50 55 60 65 70 75
16.008 20.009 25.009 30.009 35.011 40.011 45.011 50.011 55.012 60.012 65.012 70.012 75.012
15.997 19.996 24.996 29.996 34.995 39.995 44.995 49.995 54.993 59.993 64.993 69.993 74.993
9° 9° 9° 10° 10° 10° 10° 10° 10° 10° 10° 10° 12°
0.5 0.5 0.5 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 1
30° 30° 20° 20° 20° 15° 15° 15° 15° 15° 15° 12° 12°
11 15 19 23 28 33 38 43 48 53 58 62 63
11 14 18 19 24 29 34 39 44 49 54 58 57
1 1 1.5 1.5 1.5 2 2 2 2 2 2 2 2
0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.25
0.12 0.12 0.12 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.25
0.13 0.38 0.79 1.18 2.64 4.71 7.36 10.59 14.41 18.63 23.57 29.42 35.3
0.38 0.93 1.76 2.65 4.71 7.36 10.59 14.41 18.63 23.57 29.42 35.3 38.24
127.48 215.73 313.79 460.88 686.42 980.60 1176.72 1372.84 1667.02 1863.14 2059.26 2353.44 2794.71
215.73 343.21 460.88 686.42 980.6 1176.72 1372.84 1667.02 1863.14 2059.26 2353.44 2549.56 3088.89
代号
14 15 16 17 18 19 20 21 22 23 24 25 26
类型
D
D1
d 公称
最大值
最小值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 特宽边型 特宽边型
50 55 60 65 70 75 80 85 90 95 100 95 100
55 60 65 70 75 80 85 90 95 100 105 100 105
80 85 90 95 100 105 110 115 120 125 130 135 140
80.012 85.013 90.013 95.013 100.013 105.013 110.013 115.013 120.013 125.014 130.014 135.014 140.014
79.993 84.991 89.991 94.991 99.991 104.991 109.991 114.991 119.991 124.989 129.989 134.989 139.989
12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12°
1 1 1 1 1 1 1 1 1 1 1 1.25 1.25
12° 12° 12° 12° 12° 10° 10° 10° 10° 10° 10° 9° 9°
68 73 78 83 88 93 98 103 108 113 118 117 122
62 67 72 77 82 87 92 97 102 107 112 112 117
3 3 3 3 3 3 3 3 3 3 3 3 3
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
38.24 46.09 54.91 64.23 73.54 85.31 98.06 110.81 124.54 138.26 153.95 135.32 149.05
46.098 54.91 64.23 73.54 85.31 98.06 110.81 124.54 138.26 153.95 169.64 149.05 162.78
3088.89 3383.07 3726.28 4020.46 4314.64 4657.85 4952.03 5246.21 5540.39 5883.6 6177.78 5883.6 6128.75
3383.07 3726.28 4020.46 4314.64 4657.85 4952.03 5246.21 5540.39 5883.60 6177.78 6471.96 6128.75 6373.9
代号
27 28 29 30 31 32 33 34 35 36 37 38
类型
D
D1
d 公称
最大值
最小值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型
105 110 115 120 125 130 135 140 145 150 155 160
110 115 120 125 130 135 140 145 150 155 160 165
145 150 155 160 165 170 175 180 185 190 195 200
145.014 150.014 155.014 160.014 165.014 170.014 175.014 180.014 185.016 190.016 195.016 200.016
144.989 149.989 154.989 159.989 164.989 169.989 174.989 179.989 184.987 189.987 194.987 199.987
12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12°
1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
9° 9° 9° 9° 7°30' 7°30' 7°30' 7°30' 7°30' 7°30' 7°30' 7°30'
127 132 137 142 147 152 157 162 167 172 177 182
122 127 132 137 142 147 152 157 162 167 172 177
3 3 3 3 3 4 4 4 4 4 4 4
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
0.25 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
162.78 176.51 192.2 206.91 223.58 240.25 256.92 274.57 293.2 312.81 332.42 353.02
176.51 192.2 206.91 223.58 240.25 256.92 274.57 293.2 312.81 332.42 353.02 373.61
6373.9 6619.05 6864.2 7109.35 7354.5 7599.65 7844.8 8089.95 8335.1 8580.25 8825.4 9070.55
6619.05 6864.2 7109.35 7354.5 7599.65 7844.8 8089.95 8335.1 8580.25 8825.4 9070.55 9315.7
①,D1为D的最大许用尺寸。具体由设计决定，组合加工保证。
②,技术要求：
材料——钢60Si2MnA，GB3279-82
热处理——40~45HRC
反复5次将弹簧片压平，不得出现裂纹，残余变形量不得大于H值的10%。
