十字槽矮圆柱头螺钉 DIN EN ISO 7048 - 2011

选择规格尺寸点击↓

M2.5

M3.5

尺寸单位: mm

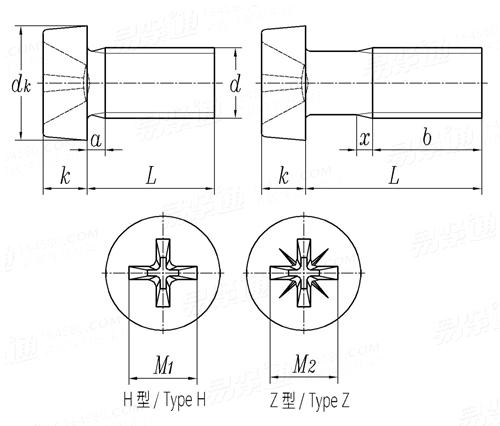

德标DIN EN ISO 7048 - 2011 DIN EN ISO7048 十字槽矮圆柱头螺钉

模型下载

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹规格
d

M2.5

M3.5

P	螺距
a	最大值
b	最小值
d_k	最大值
	最小值
k	最大值
	最小值
x	最大值
槽号
M₁	H型	参考
深度	H型	最小值
深度		最大值
M₂	Z型	参考
深度	Z型	最小值
深度		最大值

0.45	0.5	0.6	0.7	0.8	1	1.25
0.9	1	1.2	1.4	1.6	2	2.5
25	25	38	38	38	38	38
4.50	5.50	6.00	7.00	8.50	10.00	13.00
4.32	5.32	5.82	6.78	8.28	9.78	12.73
1.80	2.00	2.40	2.60	3.30	3.9	5.0
1.66	1.86	2.26	2.46	3.12	3.6	4.7
1.1	1.25	1.5	1.75	2	2.5	3.2
1	2	2	2	2	3	3
2.7	3.5	3.8	4.1	4.8	6.2	7.7
1.2	0.86	1.15	1.45	2.14	2.25	3.73
1.62	1.43	1.73	2.03	2.73	2.86	4.36
2.4	3.5	3.7	4	4.6	6.1	7.5
1.1	1.22	1.34	1.6	2.26	2.46	3.88
1.35	1.47	1.8	2.06	2.72	2.92	4.34

千件钢制重≈kg

替代列表

暂无

等效标准

国标 GB	国际 ISO	德标 DIN
GB /T 822	ISO 7048	DIN EN ISO 7048

以上有部分标准可能为近似等效，如有异议以标准原件为准

技术条件和引用标准

材料

钢

不锈钢

有色金属

通用技术条件
螺纹	公差
	标准
机械性能	性能等级
	标准
公差	产品等级
	标准
十字槽
表面处理	-
	-
表面缺陷
验收及包装

ISO 8992
6 g
ISO 261、ISO 965-2
4.8、5.8	A2-70	-
ISO 898-1	ISO 3506-1	ISO 8839
A
ISO 4759-1
ISO 4757
不经处理; 电镀技术要求按 ISO 4042; 非电解锌片涂层技术要求按 ISO 10683	不经处理;	不经处理; 电镀技术要求按 ISO 4042;
如需其他表面镀层或表面处理，应由供需双方协议
ISO 6157-1	-	-
ISO 3269

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
