首页 产品与标准 ISO 2492 (G) - 1974 钩头楔键

钩头楔键 ISO 2492 (G) - 1974

选择规格尺寸 点击↓

8

10

12

14

16

18

20

22

25

28

32

36

40

45

50

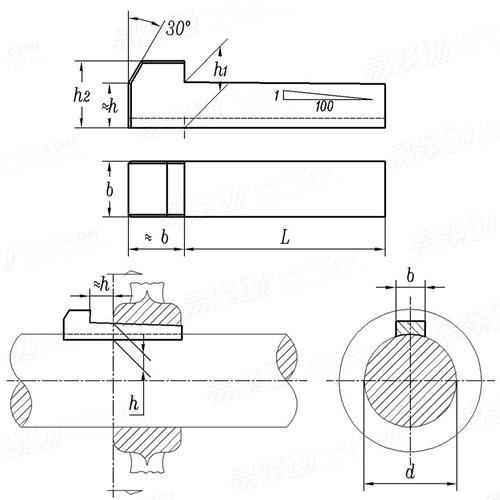

ISO 2492 (G) - 1974 钩头楔键

尺寸单位: mm
国际ISO 2492 (G) - 1974 ISO2492 2492ISO 钩头楔键
ISO 2492 (G) - 1974 钩头楔键
扫一扫分享
公差
规格
8 10 12 14 16 18 20 22 25 28 32 36 40 45 50
b ( h9 ) 最大值=公称
最小值
h ( h11 ) 最大值=公称
最小值
d 轴径范围
h2 公称
L 长度范围
8 10 12 14 16 18 20 22 25 28 32 36 40 45 50
7.964 9.964 11.957 13.957 15.957 17.957 19.948 21.948 24.948 27.948 31.938 35.938 39.938 44.938 49.938
5 6 6 6 7 7 8 9 9 10 11 12 14 16 18
4.925 5.925 5.925 5.925 6.91 6.91 7.91 8.91 8.91 9.91 10.89 11.89 13.89 15.89 17.89
22~30 >30~38 >38~44 >44~50 >50~58 >58~65 >65~75 >75~85 >85~95 >95~110 >110~130 >130~150 >150~170 >170~200 >200~230
8 10 10 10 11 11 12 14 14 16 18 20 22 25 28
20~70 25~90 32~125 36~140 45~180 50~200 56~220 63~250 70~280 80~320 90~360 100~400 125~400 140~400 160~400
替代列表
暂无
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 16922
ISO 2492(G)
DIN 6884
以上有部分标准可能为近似等效，如有异议以标准原件为准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
