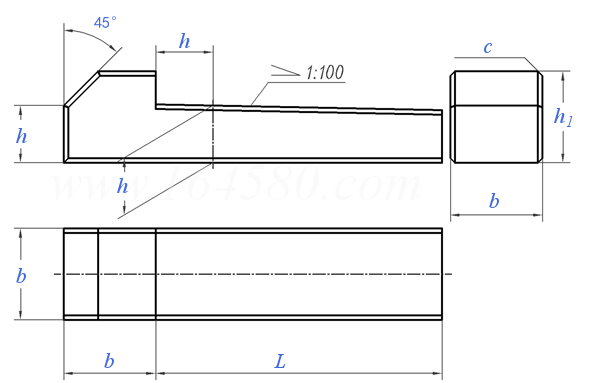

钩头型楔键 GB /T 1565 - 2003

选择规格尺寸点击↓

100

尺寸单位: mm

扫一扫分享

公差

规格

b	最大值=公称 (h8)
	最小值
h	最大值=公称 (h11)
	最小值
h₁
c

4	5	6	8	10	12	14	16	18	20	22	25
3.982	4.982	5.982	7.978	9.978	11.973	13.973	15.973	17.973	19.967	21.967	24.967
4	5	6	7	8	8	9	10	11	12	14	14
3.925	4.925	5.925	6.91	7.91	7.91	8.91	9.91	10.89	11.89	13.89	13.89
7	8	10	11	12	12	14	16	18	20	22	22
0.16~0.25	0.25~0.4	0.25~0.4	0.25~0.4	0.4~0.6	0.4~0.6	0.4~0.6	0.4~0.6	0.4~0.6	0.6~0.8	0.6~0.8	0.6~0.8

规格

100

b	最大值=公称 (h8)
	最小值
h	最大值=公称 (h11)
	最小值
h₁
c

28	32	36	40	45	50	56	63	70	80	90	100
27.967	31.961	35.961	39.961	44.961	49.961	55.954	62.954	69.954	79.954	89.946	99.946
16	18	20	22	25	28	32	32	36	40	45	50
15.89	17.89	19.87	21.87	24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84
25	28	32	36	40	45	50	50	56	63	70	80
0.6~0.8	0.6~0.8	1~1.2	1~1.2	1~1.2	1~1.2	1.6~2	1.6~2	1.6~2	2.5~3	2.5~3	2.5~3

替代列表

GB /T 1565 - 1979 GB /T 1565 - 2003

工艺相关

技术条件和引用标准

技术条件

①普通型楔键应符合 GB/T 1568的规定。
②键槽的尺寸应符合GB/T 1563的规定。
③当键长大于500mm时，其长度应按GB/T 321的R20系列选取，为减小由于直线度而引起的问题，键长应小于10倍的键宽。

引用参考

GB /T 1172

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
