内六角凹端紧定螺钉 DIN EN ISO 4029 - 2004

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

M16

M20

M24

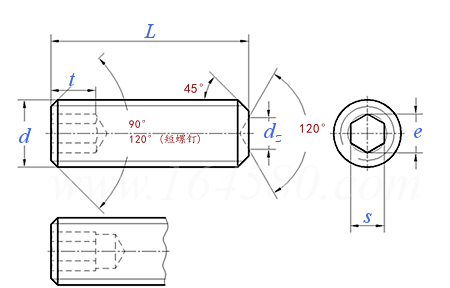

DIN EN ISO  4029 - 2004 内六角凹端紧定螺钉

尺寸单位: mm
德标DIN EN ISO 4029 - 2004 DIN EN ISO4029  内六角凹端紧定螺钉
DIN EN ISO  4029 - 2004 内六角凹端紧定螺钉
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
螺纹尺寸
d
M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
dz 最大值
最小值
s 公称
最大值
最小值
t 最小值 短螺钉
长螺钉
e 最小值
L0 公称
0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
0.80 1.00 1.20 1.40 2.00 2.50 3.00 5.0 6.0 8.00 10 14 16
0.55 0.75 0.95 1.15 1.75 2.25 2.75 4.7 5.7 7.64 9.64 13.57 15.57
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10 12
0.724 0.913 1.3 1.58 2.08 2.58 3.08 4.095 5.14 6.14 8.175 10.175 12.212
0.71 0.887 1.275 1.52 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032
0.7 0.8 1.2 1.2 1.5 2 2 3 4 4.8 6.4 8 10
1.5 1.7 2 2 2.5 3 3.5 5 6 8 10 12 15
0.809 1.011 1.454 1.733 2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429 13.716
2 2.5 3 4 5 5 6 8 10 12 16 20 25
千件钢制重≈kg
- - - - - - - - - - - - -
①,详见标准原件
②,当L≤L0时为短螺钉;当L>L0时为长螺钉。
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 80
ISO 4029
DIN EN ISO 4029
以上有部分标准可能为近似等效,如有异议以标准原件为准

技术条件和引用标准

材料
不锈钢 有色金属
通用技术条件
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理
表面缺陷
验收及包装
ISO 8992
6 g
ISO 261、ISO 965-2、ISO 965-3
45H A1-12H、A2-21H、A3-21H、
A4-21H、A5-21H
按协议
ISO 898-5 ISO 3506-3 ISO 8839
A
ISO 4759-1
不经处理;
电镀技术要求按 ISO 4042;
非电解锌片涂层,技术要求按 ISO 10683
Plain Plain;
电镀技术要求按 ISO 4042
ISO 6157-1 - -
ISO 3269
注:技术数据仅供参考,请以官方原件为准!
