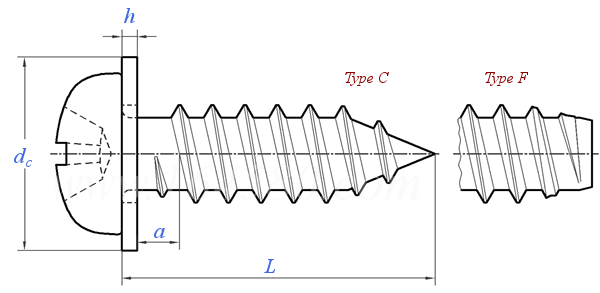

十字槽盘头自攻螺钉和平垫组合 Q 220B

选择规格尺寸点击↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

尺寸单位: mm

扫一扫分享

公差

规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

a	最大值
h	公称
d_c	最大值

1.1	1.3	1.4	1.6	1.8
1.0	1.0	1.0	1.0	1.6
7	8	9	10	12

替代列表

Q 220 Q 220B

采用标准

GB /T 9074.18 (S2) - 2002

技术条件和引用标准

零件
品种代号
机械性能	等级
	标准
表面处理	种类
	标准
验收及包装
其他技术条件

自攻螺钉	平垫圈
Q271(C型)、Q272(F型)	Q421B(N型)
-	180 HV
GB/T 3098.5	GB/T 97.5
① 镀锌钝化 Fe/Zn8；② 非电解锌片涂层
QC/T 625
GB/T 90.1、GB/T 90.2
垫圈应能自由转动而不脱落；为避免热处理影响垫圈的硬度，组合前应对垫圈采取适当的防护措施，如镀铜。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
