弧形弹簧垫圈 SN 60727-2 (VSKD)

选择规格尺寸 点击↓

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

Φ24

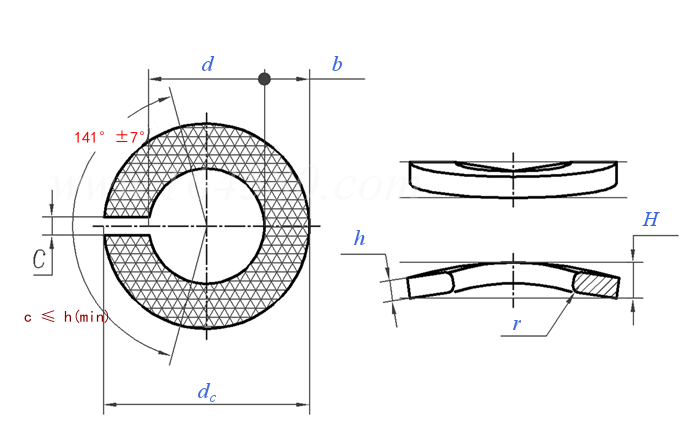

SN 60727-2 (VSKD) 弧形弹簧垫圈

尺寸单位: mm
西门子SN 60727-2 (VSKD) SN60727-2 60727-2SN 弧形弹簧垫圈
SN 60727-2 (VSKD) 弧形弹簧垫圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
规格
Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ24
d 最大值
最小值
dc 最大值
H 最小值
b 公称
最大值
最小值
h 公称
最大值
最小值
r
千件重(钢制)≈kg
2.9 3.4 4.4 5.4 6.5 8.5 10.6 12.6 16.9 21.2 25.5
2.6 3.1 4.1 5.1 6.1 8.1 10.1 12.1 16.1 20.2 24.5
5.1 6.2 7.6 9.2 11.8 14.8 18 21 27.3 33.6 40
1 1.3 1.4 1.8 2.4 3 3.4 3.9 5.5 6.3 6.3 ①
1 1.3 1.5 1.8 2.5 3 3.5 4 5 6 7
1.1 1.4 1.6 1.9 2.65 3.15 3.7 4.2 5.2 6.2 7.25
0.9 1.2 1.4 1.7 2.35 2.85 3.3 3.8 4.8 5.8 6.75
0.6 0.8 0.9 1.2 1.6 2 2.2 2.5 3.5 4 5
0.7 0.9 1 1.3 1.7 2.1 2.35 2.65 3.7 4.2 5.2
0.5 0.7 0.8 1.1 1.5 1.9 2.05 2.35 3.3 3.8 4.8
0.1 0.1 0.2 0.2 0.3 0.5 0.5 1 1 1 1.6
0.05 0.11 0.18 0.36 0.83 1.6 2.5 3.8 8.9 15.2 26.2
①,此处数值疑似有误：此数值与规格20的数值相同，按前面的数值变化来看应该是大于6.3mm，特此备注。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
