首页 产品与标准 DIN 128 (A) - 1987 鞍形弹簧垫圈

鞍形弹簧垫圈 DIN 128 (A) - 1987

选择规格尺寸 点击↓

2

2.5

3

3.5

4

5

6

7

8

10

12

14

16

18

20

22

24

27

30

36

(42)

(48)

(56)

(64)

(72)

(80)

(90)

(100)

括号内尺寸为非优选

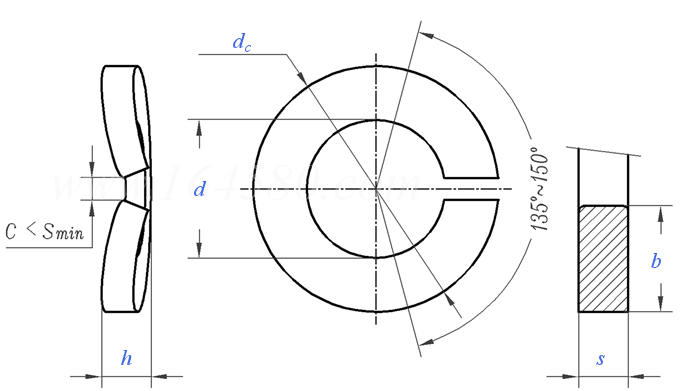

DIN 128 (A) - 1987 鞍形弹簧垫圈

尺寸单位: mm
德标DIN 128 (A) - 1987 DIN128 128DIN 鞍形弹簧垫圈
模型下载
模型下载 替
DIN 128 (A) - 1987 鞍形弹簧垫圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
2 2.5 3 3.5 4 5 6 7 8 10 12 14 16 18
d 最大值
最小值
b 公称
最大值
最小值
s 公称
最大值
最小值
h 最大值
最小值
dc 最大值
千件重(钢制)≈kg
2.4 2.9 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19
2.1 2.6 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2
0.9 1 1.3 1.3 1.5 1.8 2.5 2.5 3 3.5 4 4.9 5 5
1 1.1 1.4 1.4 1.6 1.9 2.6 2.6 3.15 3.65 4.2 5.1 5.2 5.2
0.8 0.9 1.2 1.2 1.4 1.7 2.4 2.4 2.85 3.35 3.8 4.7 4.8 4.8
0.5 0.6 0.7 0.7 0.8 1 1.3 1.3 1.6 1.8 2.1 2.4 2.8 2.8
0.6 0.7 0.8 0.8 0.9 1.1 1.4 1.4 1.7 1.9 2.25 2.55 2.95 2.95
0.4 0.5 0.6 0.6 0.7 0.9 1.2 1.2 1.5 1.7 1.95 2.25 2.65 2.65
0.9 1.1 1.3 1.3 1.4 1.7 2.2 2.2 2.75 3.15 3.65 4.3 5.1 5.1
0.7 0.9 1.1 1.1 1.2 1.5 2 2 2.45 2.85 3.35 3.9 4.5 4.5
4.4 5.1 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4
0.035 0.055 0.09 0.1 0.15 0.3 0.7 0.75 1.3 2.1 3.2 4.8 7 7.8
公称直径
d
20 22 24 27 30 36 (42) (48) (56) (64) (72) (80) (90) (100)
d 最大值
最小值
b 公称
最大值
最小值
s 公称
最大值
最小值
h 最大值
最小值
dc 最大值
千件重(钢制)≈kg
21.2 23.5 25.5 28.5 31.7 37.7 43.7 50.5 58.5 66.5 74.5 82.5 92.5 102.5
20.2 22.5 24.5 27.5 30.5 36.5 42.5 49 57 65 73 81 91 101
6 6 7 7 8 10 12 12 14 14 14 14 14 14
6.2 6.2 7.25 7.25 8.25 10.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25
5.8 5.8 6.75 6.75 7.75 9.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75
3.2 3.2 4 4 6 6 7 7 8 8 8 8 8 8
3.4 3.4 4.2 4.2 6.2 6.2 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25
3 3 3.8 3.8 5.8 5.8 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75
5.9 5.9 7.5 7.5 10.5 11.3 13 13 15.5 15.5 15.5 15.5 15.5 15.5
5.1 5.1 6.5 6.5 9.5 10.3 12 12 14 14 14 14 14 14
33.6 35.9 40 43 48.2 58.2 68.2 75 87 95 103 111 121 131
12.2 13.3 21.5 23.7 42.5 68 111 123 193 218 240 262 290 318
替代列表
DIN 128(A) - 1987 DIN 128(A) - 1994

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
