首页 产品与标准 SAE J 492 - 1968 90°沉头半空心铆钉 Table 15

90°沉头半空心铆钉 Table 15 SAE J 492 - 1968

选择规格尺寸 点击↓

3/32

1/8

9/64

3/16

7/32

1/4

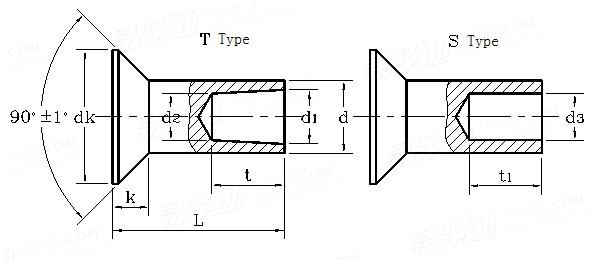

SAE J 492 - 1968 90°沉头半空心铆钉 Table 15

尺寸单位: inch
美标SAE J492 - 1968 SAE492 492SAE 90°沉头半空心铆钉 Table 15
SAE J 492 - 1968 90°沉头半空心铆钉 Table 15
扫一扫分享
单重计算 公差
公称直径
d
3/32 1/8 9/64 3/16 7/32 1/4
d 最大值
最小值
dk 最大值
最小值
k Ref
d1 T型 最大值
T型 最小值
d2 T型 最小值
t T型 最小值
d3 S型 最大值
S型 最小值
t1 S型 最大值
S型 最小值
0.089 0.123 0.146 0.188 0.217 0.252
0.085 0.118 0.141 0.182 0.210 0.244
0.176 0.235 0.270 0.351 0.413 0.469
0.163 0.217 0.250 0.326 0.384 0.437
0.045 0.057 0.060 0.083 0.100 0.112
0.069 0.095 0.112 0.145 0.166 0.191
0.065 0.091 0.106 0.139 0.158 0.181
0.057 0.079 0.091 0.120 0.136 0.155
0.057 0.082 0.104 0.135 0.151 0.183
0.068 0.090 0.107 0.141 0.163 0.184
0.062 0.084 0.100 0.134 0.155 0.176
0.072 0.104 0.135 0.166 0.198 0.229
0.057 0.089 0.120 0.151 0.183 0.214

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
