首页 产品与标准 BS 3575 - 1963 刹车片用150°沉头半空心铆钉

刹车片用150°沉头半空心铆钉 BS 3575 - 1963

选择规格尺寸 点击↓

3/32

1/8

9/64

5/32

11/64

3/16

7/32

1/4

5/16

3/8

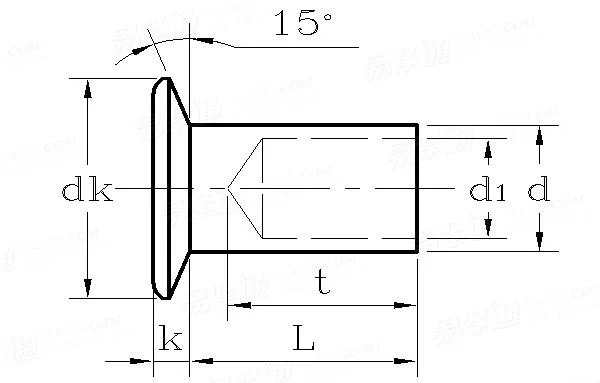

BS 3575 - 1963 刹车片用150°沉头半空心铆钉

尺寸单位: inch
英标BS 3575 - 1963 BS3575 3575BS 刹车片用150°沉头半空心铆钉
BS 3575 - 1963 刹车片用150°沉头半空心铆钉
扫一扫分享
单重计算 公差
公称直径
d
3/32 1/8 9/64 5/32 11/64 3/16 7/32 1/4 5/16 3/8
d ④ 最大值
最小值
dk 公称
最大值
最小值
k 最大值
最小值
t
d1
L
0.094 0.125 0.144 0.156 0.176 0.188 0.215 0.250 0.312 0.375
0.089 0.120 0.140 0.151 0.171 0.183 0.210 0.245 0.307 0.370
5/32 7/32 19/64 5/16 5/16 3/8 27/64 15/32 9/16 5/8
0.156 0.218 0.300 0.317 0.317 0.364 0.430 0.478 0.562 0.625
0.146 0.208 0.290 0.307 0.307 0.354 0.420 0.468 0.547 0.610
0.030 0.030 0.035 0.040 0.040 0.045 0.060 0.060 0.070 0.080
0.025 0.025 0.030 0.035 0.035 0.040 0.050 0.050 0.060 0.070
实心/solid 5/32 ① 5/32 ① 3/16 ② 3/16 ② 7/32 ③ 7/32 ③ 7/32 1/4 9/32
实心/solid 0.082 0.099 0.106 0.128 0.136 0.154 0.180 0.234 0.281
3/16 3/16 3/16 3/16 1/4 1/4 5/16 3/8 7/16 1/2
①,铆钉长度小于5/16 in，t = 1/8 in
②,铆钉长度小于5/16 in，t = 5/32in
③,铆钉长度小于3/8 in，t = 5/32in
④,仅限D型平头铆钉

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
