光圆销 TB /T 54 - 1993

选择规格尺寸点击↓

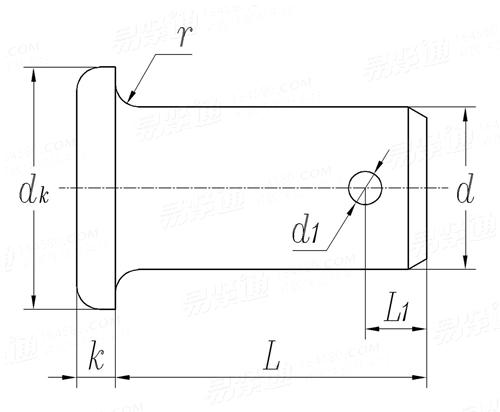

尺寸单位: mm

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹规格
d

d	最大值
	最小值
d_k
k
r
d₁
L₁

5.93	7.92	9.92	11.905	15.905	19.89	21.89	24.89	27.89
5.855	7.83	9.83	11.795	15.795	19.76	21.76	24.76	27.76
12	14	16	20	24	32	36	40	42
3	3	3	3.5	3.5	4	4	5	5
0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1
2	3.2	3.2	4	4	5	5	6.3	6.3
4	5	5	5	5	6	6	8	8

千件钢制重≈kg

螺纹规格
d

d	最大值
	最小值
d_k
k
r
d₁
L₁

29.89	31.88	35.88	39.88	44.87	49.87	54.86	59.86	64.86
29.76	31.72	35.72	39.72	44.71	49.71	54.67	59.67	64.67
45	48	52	56	62	68	75	80	85
5	6	6	6	7	7	8	8	8
0.5~1	0.5~1	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2
6.3	6.3	8	8	8	10	10	10	10
8	10	10	10	10	11	11	11	11

千件钢制重≈kg

技术条件和引用标准

材料	种类
	牌号
	标准号
热处理
销杆表面硬度
表面缺陷
其他技术条件

碳素结构钢		优质碳素结构钢
Q235-A	Q275	45
GB 700		GB 699
表面渗碳、淬火回火、渗碳层深度 0.8~1.5mm		淬火、回火
HRC 40~55
圆销表面不得有裂纹、圆销头部(dk) 允许有锻造爆裂宽度不大于0.7mm 总数不超过3个。
① 销杆部分必须热处理、如选用不要求硬度的圆销，可在图样附注栏中说明。 ② 圆销头厚度(K) 允许按TB 56 的规定加厚。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
