梅花槽矮圆柱头螺钉 ISO 14580 - 2011

选择规格尺寸 点击↓

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸为非优选

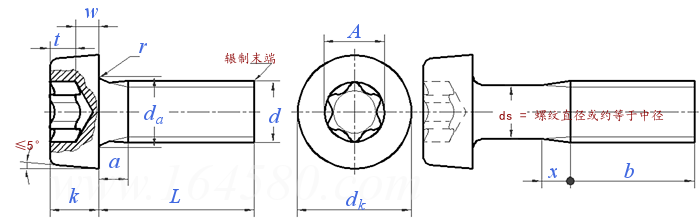

ISO  14580 - 2011 梅花槽矮圆柱头螺钉

尺寸单位: mm
国际ISO 14580 - 2011 ISO14580 14580ISO 梅花槽矮圆柱头螺钉
ISO  14580 - 2011 梅花槽矮圆柱头螺钉
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹尺寸
d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
a 最大值
dk 最大值=公称
最小值
da 最大值
k 最大值=公称
最小值
r 最小值
w 最小值
x 最大值
槽号
A 参考值
t 最大值
最小值
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
3.8 4.5 5.5 6 7 8.5 10 13 16
3.62 4.32 5.32 5.82 6.78 8.28 9.78 12.73 15.73
2.6 3.1 3.6 4.1 4.7 5.7 6.8 9.2 11.2
1.55 1.85 2.4 2.6 3.1 3.65 4.4 5.8 6.9
1.41 1.71 2.26 2.46 2.92 3.47 4.1 5.5 6.54
0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
0.5 0.7 0.75 1.0 1.1 1.3 1.6 2.0 2.4
1.0 1.1 1.25 1.50 1.75 2.0 2.5 3.2 3.8
6 8 10 15 20 25 30 45 50
1.75 2.4 2.8 3.35 3.95 4.5 5.6 7.95 8.95
0.84 0.91 1.27 1.33 1.66 1.91 2.29 3.05 3.43
0.71 0.78 1.01 1.07 1.27 1.52 1.9 2.66 3.04
千件钢制重≈kg
- - - - - - - - -
螺纹长度b 最小值
- - - - - - - - -
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 2671.1
ISO 14580
DIN EN ISO 14580
以上有部分标准可能为近似等效,如有异议以标准原件为准

技术条件和引用标准

材料
不锈钢 有色金属
通用技术条件
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
内六角花型
表面处理 -
-
表面缺陷
验收及包装
ISO 8992
6g
ISO 261,ISO 965-2
4.8,5.8 A2-50、A2-70
A3-50、A3-70
按协议
ISO 898-1 ISO 3506-1 ISO 8839
A
ISO 4759-1
ISO 10664
不经处理;
电镀技术要求按ISO 4042;
非电解锌片涂层技术要求按ISO 10683
不经处理 不经处理;
电镀技术要求按ISO 4042
如需其他技术要求或表面处理,应由供需协议
ISO 6157-1 /
ISO 3269
注:技术数据仅供参考,请以官方原件为准!
