梅花槽矮圆柱头螺栓 JASO F 116 - 2005

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

括号内尺寸为非优选

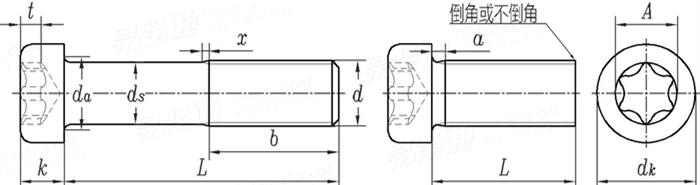

JASO F 116 - 2005 梅花槽矮圆柱头螺栓

尺寸单位: mm
日本汽车工业协会标准JASO F116 - 2005 JASO116 116JA 梅花槽矮圆柱头螺栓
JASO F 116 - 2005 梅花槽矮圆柱头螺栓
扫一扫分享
公称长度L 注:选择后获得 螺纹长度
螺纹尺寸
d
M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P 螺距 粗牙
细牙
槽号
A
ds 标准杆 最大值=公称
最小值
dk 最大值=公称
最小值
k 公称
最大值
最小值
t 最大值
最小值
da 最大值
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
/ / / 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
T25 T30 T40 T50 T55 T55 T60 T70 T80 T90 T100
4.483 5.575 6.705 8.89 11.277 11.277 13.36 15.646 17.678 20.104 22.313
/ 6 8 10 12 14 16 18 20 22 24
/ 5.9 7.85 9.85 11.85 13.85 15.8 17.8 19.8 21.8 23.8
8.5 10 13 16 18 21 24 27 30 33 36
8.14 9.64 12.57 15.57 17.57 20.48 23.48 26.48 29.48 32.38 35.38
3.5 4 5.5 7 8 9 10 12 13 14 15
3.65 4.15 5.65 7.2 8.2 9.2 10.2 12.2 13.2 14.2 15.2
3.35 3.85 5.35 6.8 7.8 8.8 9.8 11.8 12.8 13.8 14.8
1.6 1.9 2.6 2.8 3.7 3.7 4.3 6.6 7.4 8.4 9.3
1.4 1.65 2.35 2.55 3.4 3.4 4 6.3 7.1 8 8.9
5.7 6.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4
螺纹长度b
- - - - - - - - - - -
①,细杆ds≈螺纹中径。
②,a ≤ 3P;x ≤ 2P
注:技术数据仅供参考,请以官方原件为准!
