首页 产品与标准 ANSI B 18.2.4.3M - 1979 (R2017) 米制六角开槽螺母 (ASTM A563M / F467M)

米制六角开槽螺母 (ASTM A563M / F467M) ANSI B 18.2.4.3M - 1979 (R2017)

选择规格尺寸 点击↓

M5

M6

M8

M10

(M10)

M12

M14

M16

M20

M24

M30

M36

同规格，其他部分尺寸不同
括号内尺寸为非优选

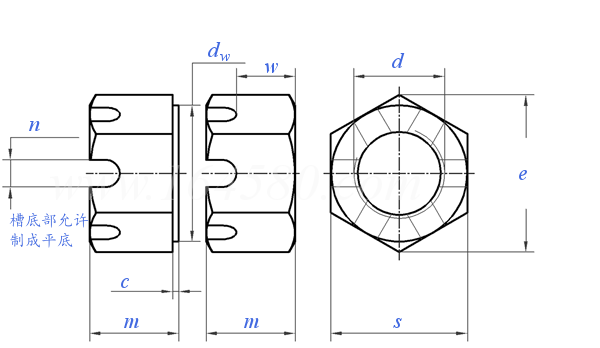

ANSI B 18.2.4.3M - 1979 (R2017) 米制六角开槽螺母 (ASTM A563M / F467M)

尺寸单位: mm
美标ANSI B18.2.4.3M - 1979 (R2017) ANSI18. 米制六角开槽螺母 (ASTM A563M / F467M)
ANSI B 18.2.4.3M - 1979 (R2017) 米制六角开槽螺母 (ASTM A563M / F467M)
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照
螺纹尺寸
d
M5 M6 M8 M10 (M10) ② M12 M14 M16 M20 M24 M30 M36
P 螺距
s 最大值
最小值
e 最大值
最小值
m 最大值
最小值
n 最大值
最小值
w 最大值
最小值
c ① 最大值
最小值
dw 最小值
0.8 1 1.25 1.5 1.5 1.75 2 2 2.5 3 3.5 4
8.00 10.00 13.00 16.00 15.00 18.00 21.00 24.00 30.00 36.00 46.00 55.00
7.78 9.78 12.73 15.73 14.73 17.73 20.67 23.67 29.16 35.00 45.00 53.80
9.24 11.55 15.01 18.48 17.32 20.78 24.25 27.71 34.64 41.57 53.12 63.51
8.79 11.05 14.38 17.77 16.64 20.03 23.35 26.75 32.95 39.55 50.85 60.79
5.10 5.70 7.50 9.30 10.0 12.00 14.10 16.40 20.30 23.90 28.60 34.70
4.80 5.40 7.14 8.94 9.6 11.57 13.40 15.70 19.00 22.60 27.30 33.10
2.0 2.4 2.9 3.4 3.4 4.0 4.3 5.3 5.7 6.7 8.5 8.5
1.4 1.8 2.3 2.8 2.8 3.2 3.5 4.5 4.5 5.5 7.0 7.0
3.2 3.5 4.4 5.2 5.7 7.3 8.6 9.9 13.3 15.4 18.1 23.7
2.9 3.2 4.1 4.9 5.4 6.9 8 9.3 12.2 14.3 16.8 22.4
- - - - 0.6 - - - 0.8 0.8 0.8 0.8
- - - - 0.3 - - - 0.4 0.4 0.4 0.4
6.9 8.9 11.6 14.6 13.6 16.6 19.6 22.5 27.7 33.2 42.7 51.1
①,M16和更小的螺母应具有倒角支承面。M20和更大的螺母应具有倒角或垫圈面支承面（由制造商选择）。
②,美国和世界上许多其他国家目前正在生产和使用对边宽度为15mm的M10螺母。然而，这种尺寸不是ISO标准。除非特别订购了对边宽度为15 mm的M10螺母，否则应提供对边宽度为16 mm的M10螺母。
替代列表
ANSI/ASME B 18.2.4.3M - 1979 ANSI/ASME B 18.2.4.3M - 1995 ANSI/ASME B 18.2.4.3M - 2006

相关材料标准或牌号

ASTM A563 - 2015
碳钢和合金钢螺母标准规范
ASTM F467M - 2006 (R2012)
一般用途有色金属螺母标准规范(米制)

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
告诉我在“易紧通”看到，将给您优惠
上海宜轩汽车标准件有限公司
联系人：马经理   移动电话： 13918163118     电话：0512-63635531/63635532 Email: 登陆后可见
材料：碳钢、不锈钢；等级：6、8、10级；公称直径;M2.5~M56；表面处理：镀蓝白锌
[询价]
江阴市康华汽车紧固件制造有限公司
联系人：陶女士 点击这里给我发消息1340544792   移动电话： 13585053219     电话：0510-86282795 Email: 登陆后可见
材质：铁、15A、18A、20MnTiB等；规格范围：M5-M14,可按需求定制
[询价]
