半圆键 Table 1 ASME B 17.2 (T1) - 1967 (R2013)

选择规格尺寸点击↓

1/16 ×1/4

1/16 ×5/16

3/32 ×5/16

1/16 ×3/8

3/32 ×3/8

1/8 ×3/8

1/16 ×1/2

3/32 ×1/2

1/8 ×1/2

3/32 ×5/8

1/8 ×5/8

5/32 ×5/8

3/16 ×5/8

1/8 ×3/4

5/32 ×3/4

3/16 ×3/4

1/4 ×3/4

5/32 ×7/8

3/16 ×7/8

7/32 ×7/8

1/4 ×7/8

3/16 ×1

7/32 ×1

1/4 ×1

5/16 ×1

3/8 ×1

3/16 ×1-1/8

7/32 ×1-1/8

1/4 ×1-1/8

5/16 ×1-1/8

3/16 ×1-1/4

7/32 ×1-1/4

1/4 ×1-1/4

5/16 ×1-1/4

3/8 ×1-1/4

1/4 ×1-3/8

5/16 ×1-3/8

3/8 ×1-3/8

1/4 ×1-1/2

5/16 ×1-1/2

3/8 ×1-1/2

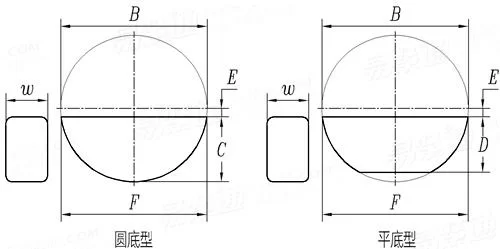

ASME B 17.2 (T1) - 1967 (R2013) 半圆键 Table 1

尺寸单位: inch

美标ASME B17.2 (T1) - 1967 (R2013) ASME17. 半圆键 Table 1

扫一扫分享

公差

规格

1/16
×1/4

1/16
×5/16

3/32
×5/16

1/16
×3/8

3/32
×3/8

1/8
×3/8

1/16
×1/2

3/32
×1/2

1/8
×1/2

3/32
×5/8

1/8
×5/8

5/32
×5/8

3/16
×5/8

1/8
×3/4

代号
F	最大值
	最小值
C	最大值
	最小值
D	最大值
	最小值
E

202	202.5	302.5	203	303	403	204	304	404	305	405	505	605	406
0.248	0.311	0.311	0.374	0.374	0.374	0.491	0.491	0.491	0.612	0.612	0.612	0.612	0.740
0.238	0.301	0.301	0.364	0.364	0.364	0.481	0.481	0.481	0.602	0.602	0.602	0.602	0.730
0.109	0.140	0.140	0.172	0.172	0.172	0.203	0.203	0.203	0.250	0.250	0.250	0.250	0.313
0.104	0.135	0.135	0.167	0.167	0.167	0.198	0.198	0.198	0.245	0.245	0.245	0.245	0.308
0.109	0.140	0.140	0.172	0.172	0.172	0.194	0.194	0.194	0.240	0.240	0.240	0.240	0.303
0.104	0.135	0.135	0.167	0.167	0.167	0.188	0.188	0.188	0.234	0.234	0.234	0.234	0.297
1/64	1/64	1/64	1/64	1/64	1/64	3/64	3/64	3/64	1/16	1/16	1/16	1/16	1/16

规格

5/32
×3/4

3/16
×3/4

1/4
×3/4

5/32
×7/8

3/16
×7/8

7/32
×7/8

1/4
×7/8

3/16
×1

7/32
×1

1/4
×1

5/16
×1

3/8
×1

3/16
×1-1/8

7/32
×1-1/8

代号
F	最大值
	最小值
C	最大值
	最小值
D	最大值
	最小值
E

506	606	806	507	607	707	807	608	708	808	1008	1208	609	709
0.740	0.740	0.740	0.866	0.866	0.866	0.866	0.992	0.992	0.992	0.992	0.992	1.114	1.114
0.730	0.730	0.730	0.856	0.856	0.856	0.856	0.982	0.982	0.982	0.982	0.982	1.104	1.104
0.313	0.313	0.313	0.375	0.375	0.375	0.375	0.438	0.438	0.438	0.438	0.438	0.484	0.484
0.308	0.308	0.308	0.370	0.370	0.370	0.370	0.433	0.433	0.433	0.433	0.433	0.479	0.479
0.303	0.303	0.303	0.365	0.365	0.365	0.365	0.428	0.428	0.428	0.428	0.428	0.475	0.475
0.297	0.297	0.297	0.359	0.359	0.359	0.359	0.422	0.422	0.422	0.422	0.422	0.469	0.469
1/16	1/16	1/16	1/16	1/16	1/16	1/16	1/16	1/16	1/16	1/16	1/16	5/64	5/64

规格

1/4
×1-1/8

5/16
×1-1/8

3/16
×1-1/4

7/32
×1-1/4

1/4
×1-1/4

5/16
×1-1/4

3/8
×1-1/4

1/4
×1-3/8

5/16
×1-3/8

3/8
×1-3/8

1/4
×1-1/2

5/16
×1-1/2

3/8
×1-1/2

代号
F	最大值
	最小值
C	最大值
	最小值
D	最大值
	最小值
E

809	1009	610	710	810	1010	1210	811	1011	1211	812	1012	1212
1.114	1.114	1.240	1.240	1.240	1.240	1.240	1.362	1.362	1.362	1.484	1.484	1.484
1.104	1.104	1.230	1.230	1.230	1.230	1.230	1.352	1.352	1.352	1.474	1.474	1.474
0.484	0.484	0.547	0.547	0.547	0.547	0.547	0.594	0.594	0.594	0.641	0.641	0.641
0.479	0.479	0.542	0.542	0.542	0.542	0.542	0.589	0.589	0.589	0.636	0.636	0.636
0.475	0.475	0.537	0.537	0.537	0.537	0.537	0.584	0.584	0.584	0.631	0.631	0.631
0.469	0.469	0.531	0.531	0.531	0.531	0.531	0.578	0.578	0.578	0.625	0.625	0.625
5/64	5/64	5/64	5/64	5/64	5/64	5/64	3/32	3/32	3/32	7/64	7/64	7/64

①,规格：W × B

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
