半圆健 Q 550

选择规格尺寸点击↓

2

3

3

4

4

5

5

5

6

6

8

10

同规格，其他部分尺寸不同

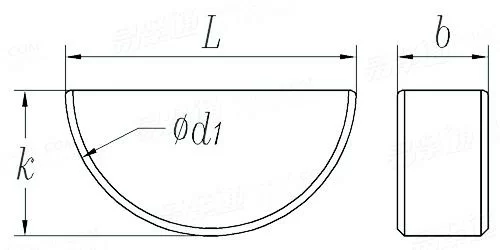

Q 550 半圆健

尺寸单位: mm

汽标代号Q 550 Q550 550Q 半圆健

Q 550 半圆健

扫一扫分享

公差

基本尺寸
b

2

3

3

4

4

5

5

5

6

6

8

10

b	最大值
	最小值
k	最大值
	最小值
d₁	最大值
	最小值

2	3	3	4	4	5	5	5	6	6	8	10
1.975	2.975	2.975	3.975	3.975	4.975	4.975	4.975	5.975	5.975	7.975	9.975
3.7	5	6.5	6.5	7.5	6.5	7.5	9	9	10	11	13
3.58	4.88	6.35	6.35	7.35	6.35	7.35	8.85	8.85	9.85	10.82	12.82
10	13	16	16	19	16	19	22	22	25	28	32
9.85	12.82	15.82	15.82	18.79	15.82	18.79	21.79	21.79	24.79	27.79	31.75

采用标准

GB /T 1099.1 - 2003

普通型半圆键

技术条件和引用标准

材料	牌号
	标准
硬度
表面处理	种类
	标准
键槽尺寸
其他技术条件

35、45

GB/T 699

30 HRC~35 HRC

氧化

QC/T 625

GB/T 1098

GB/T 1568

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
