首页 产品与标准 GJB 3371 (/66) - 1998 扁圆头锥端螺栓

扁圆头锥端螺栓 GJB 3371 (/66) - 1998

选择规格尺寸 点击↓

M4

M5

M6

M8

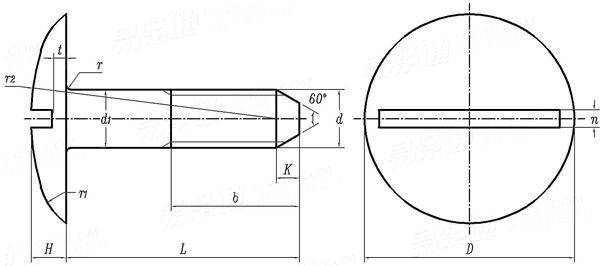

GJB 3371 (/66) - 1998 扁圆头锥端螺栓

尺寸单位: mm
军标GJB 3371 (/66) - 1998 GJB3371 3371GJB 扁圆头锥端螺栓
GJB 3371 (/66) - 1998 扁圆头锥端螺栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
公称直径
d
M4 M5 M6 M8
P 螺距
d1 h12 最大值=公称
最小值
H h14 最大值=公称
最小值
D h14 最大值=公称
最小值
b 参考
r ±0.2
r1 参考
r2 参考
n H12 最小值=公称
最大值
t h14 最大值=公称
最小值
k 参考
0.7 0.8 1 1.25
4 5 6 8
3.88 4.88 5.88 7.85
2 2.4 2.8 3
1.75 2.15 2.55 2.75
10 12 14 18
9.64 11.57 13.57 17.57
9.5 12.5 14 15.5
0.5 0.5 0.5 0.8
4 5 6 6
12 15 20 21
1 1.2 1.5 1.5
1.1 1.3 1.6 1.6
0.8 1 1.2 1.2
0.55 0.75 0.95 0.95
1.5 2 3 3.5
千件钢制重≈kg
- - - -

技术条件和引用标准

材料
热处理及表面处理
-
30CrMnSiA
热处理：σb=1100~1280MPa
表面处理：镀锌钝化
标志按 HB 0-3-83。
其余要求按通用规范 GJB 3375。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
