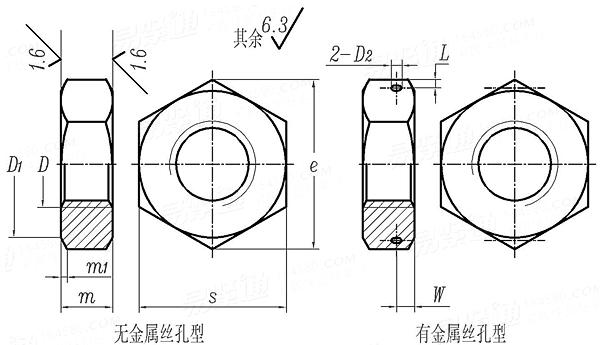

六角薄螺母 QJ 3146.3 - 2002

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

M22

M24

尺寸单位: mm

航天QJ 3146.3 - 2002 QJ3146.3 3146.3QJ 六角薄螺母

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径
D

M10

M12

M14

M16

M18

M20

M22

M24

P	螺距
s	最大值=公称
	最小值
e	最小值
m	最大值=公称
	最小值
m₁	最大值
	最小值
D₁ ^①	最小值
D₂	最小值=公称
	最大值
L ^②
w	最小值
金属丝直径参考
千件重(钢制)≈kg ^③

0.7	0.8	1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
7	8	10	13	17	19	22	24	27	30	32	36
6.85	7.85	9.78	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.61
7.6	8.7	10.9	14.3	18.9	21.1	24.5	26.8	30.2	33.6	35.8	40.4
2.6	3	3.6	4.8	6	7.2	8.4	9.6	10.8	12	13.2	14.4
2.35	2.75	3.3	4.5	5.7	6.84	8.04	9.24	10.37	11.57	12.77	13.97
0.5	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
6.4	7.4	9.3	12.2	16	18	21	23	26	29	30.9	34.9
-	-	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
-	-	1.14	1.14	1.64	1.64	1.64	1.64	1.64	1.64	1.64	1.64
-	-	1	1	1	1.2	1.2	1.2	1.2	1.2	1.2	1.2
-	-	1.4	1.6	2.1	2.6	3.1	3.6	4.1	4.6	5	5.5
-	-	0.8	0.8	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
0.69	0.97	1.75	3.25	7.18	10	15.6	20.6	28.7	38.7	46.8	67.5

①,D1的最大值等于实际六方的内切圆的直径。
②,尺寸L由六角对角的顶点量起，打孔时有一定壁厚，不打通螺纹孔即可。
③,计算钛合金螺母的重量时，将表中数值乘以系数0.62。

工艺相关

QJ 3146.1 - 2002

普通螺母和开槽螺母第1部分：通用规范

技术条件和引用标准

材料
热处理及表面处理
-
-

钢及合金钢	不锈钢	高温合金	钛合金
30CrMnSiA：M4~M24, 1100MPa~1280MPa，镀锌钝化。 45：M2~M18，镀锌钝化。	1Cr17Ni2：M4~M18， 1100MPa~1280MPa，钝化。 0Cr18Ni9：M2~M18，固溶，钝化。	GH2132：M4~M20 900MPa~1100MPa（常温下）钝化或镀银。	TB3：M4~M8 固溶，硼化及MoS₂润滑。
注：钛合金 TB3 螺母与钛合金螺栓配用时，需考虑材料表面的亲和性，防止螺纹咬死。
其它要求按 QJ 3146.1-2002的规定。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
