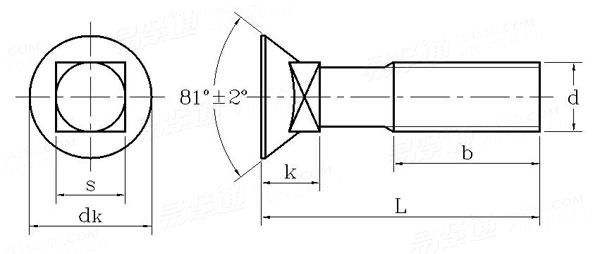

土方机械沉头方颈螺栓 GB /T 21934 - 2008

选择规格尺寸点击↓

M12

M16

M20

M22

M24

M32

尺寸单位: mm

国标GB /T21934 - 2008 GB21934 21934GB 土方机械沉头方颈螺栓

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

规格

M12

M16

M20

M22

M24

M32

s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
b	参考
拉力载荷 (KN)
拧紧力矩 (N·m)

13.10	16.30	19.40	23.00	26.20	32.6
12.70	15.90	19.00	22.20	25.40	31.8
23.00	27.80	31.80	36.60	41.40	54.9
22.20	27.00	31.00	35.70	40.50	53.5
9.40	12.30	14.40	17.20	20.00	27
8.3	11.1	13.2	15.6	18.4	25.4
25	28	30	35	40	50
92	148	208	304	382	637
108~147	226~294	392~501	637~852	882~1147	1598~2156

工艺相关

GB /T 2 - 2016

紧固件 - 外螺纹零件末端（ISO 4753:2011, MOD）

GB /T 90.1

紧固件验收检查（ISO 3269:2000 IDT）

GB /T 90.2

紧固件标志与包装

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

技术条件和引用标准

机械性能	抗拉强度 σ_b/MPa
	屈服强度 σ_0.2/MPa
	冲击吸收功 Aku/J
	硬度
螺纹
表面处理
表面缺陷
其他

≥1098

≥980

≥47（M24以上≥55）

34~40 HRC

螺纹按 GB/T 193粗牙普通螺纹；
螺纹公差带按 GB/T 197-2003的6g；
外螺纹的牙底形状按 GB/T 197-2003第7章规定。

螺栓表面应氧化处理。

表面缺陷按 GB/T 5779.1的规定。
螺栓不应有飞边、氧化皮等其他对实际使用有影响的缺陷。

1. 螺栓的光杆直径允许按螺纹大径和大径公差制造，也可按用户要求的中径公差制造。
2.脱碳层按 GB/T 3098.1-2000表3中10.9级的规定。
3. 螺栓的弯曲应在弯曲量t以内，计算公式：t=(L-K)*3/1000。
L—螺栓总长度；K—螺栓头部高度。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
