首页 产品与标准 DIN 1481 - 1978 弹性圆柱销，重型

弹性圆柱销，重型 DIN 1481 - 1978

选择规格尺寸 点击↓

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ4.5

Φ5

Φ6

Φ8

Φ10

Φ12

Φ13

Φ14

Φ16

Φ18

Φ20

Φ21

Φ25

Φ28

Φ30

Φ32

Φ35

Φ38

Φ40

Φ45

Φ50

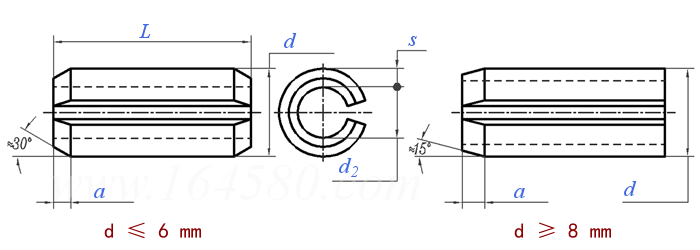

DIN 1481 - 1978 弹性圆柱销，重型

尺寸单位: mm
德标DIN 1481 - 1978 DIN1481 1481DIN 弹性圆柱销，重型
模型下载
模型下载 替
DIN 1481 - 1978 弹性圆柱销，重型
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ1 Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ4.5 Φ5 Φ6 Φ8 Φ10 Φ12 Φ13
a
d 最小值
最大值
d2 ≈
s
最小剪切载荷,单面剪,kN
最小剪切载荷,双面剪,kN
0.15 0.25 0.35 0.4 0.5 0.6 0.65 0.8 0.9 1.2 2 2 2 2
1.2 1.7 2.3 2.8 3.3 3.8 4.4 4.9 5.4 6.4 8.5 10.5 12.5 13.5
1.3 1.8 2.4 2.9 3.5 4 4.6 5.1 5.6 6.7 8.8 10.8 12.8 13.8
0.8 1.1 1.5 1.8 2.1 2.3 2.8 2.9 3.4 3.9 5.5 6.5 7.5 8.5
0.2 0.3 0.4 0.5 0.6 0.75 0.8 1 1 1.25 1.5 2 2.5 2.5
0.35 0.79 1.41 2.19 3.16 4.53 5.62 7.68 8.77 13.02 21.38 35.08 52.07 57.55
0.7 1.58 2.82 4.38 6.32 9.06 11.24 15.36 17.54 26.04 42.76 70.16 104.1 115.1
千件钢制重≈kg
- - - - - - - - - - - - - -
公称直径
d
Φ14 Φ16 Φ18 Φ20 Φ21 Φ25 Φ28 Φ30 Φ32 Φ35 Φ38 Φ40 Φ45 Φ50
a
d 最小值
最大值
d2 ≈
s
最小剪切载荷,单面剪,kN
最小剪切载荷,双面剪,kN
2 2 2 3 3 3 3 3 3 3 4 4 4 4
14.4 16.5 18.5 20.5 21.5 25.5 28.5 30.5 32.5 35.5 38.5 40.5 45.5 50.5
14.8 16.8 18.9 20.9 21.9 25.9 28.9 30.9 32.9 35.9 38.9 40.9 45.9 50.9
8.5 10.5 11.5 12.5 13.5 15.5 17.5 18.5 20.5 21.5 23.5 25.5 28.5 31.5
3 3 3.5 4 4 5 5.5 6 6 7 7.5 7.5 8.5 9.5
72.36 85.51 111.27 140.32 149.09 219.25 271.32 315.72 342.03 429.73 501.53 534.42 680.22 843.57
144.7 171 222.5 280.6 298.2 438.5 542.6 631.4 684 859 1003 1068 1360 1685
千件钢制重≈kg
- - - - - - - - - - - - - -
①,材料：弹簧钢55Si 7按DIN 17222，回火至硬度422-560 HV5(对应抗拉强度1400-1800Mpa)
替代列表
DIN 1481 - 1978 DIN EN ISO 8752 - 2009
等效标准
国标 GB 国际 ISO 德标 DIN 意大利 UNI
GB /T 879.1
ISO 8752
DIN EN ISO 8752
UNI 6873
以上有部分标准可能为近似等效，如有异议以标准原件为准

相关材料标准或牌号

DIN 17222-1979
牌号
德国W-Nr.

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
