首页 产品与标准 DIN 9021 - 1990 大平垫圈 A级 （dc ≈ 3d）
pic
点击查看供应商

大平垫圈 A级 （dc ≈ 3d） DIN 9021 - 1990

选择规格尺寸 点击↓

2.7

3.2

3.7

4.3

5.3

6.4

7.4

8.4

10.5

13

15

17

20

22

26

33

39

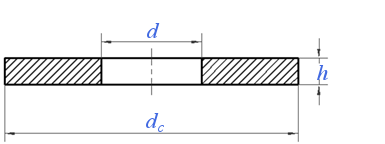

DIN 9021 - 1990 大平垫圈 A级 （dc ≈ 3d）

尺寸单位: mm
德标DIN 9021 - 1990 DIN9021 9021DIN 大平垫圈 A级 （dc ≈ 3d）
模型下载
模型下载 替
DIN 9021 - 1990 大平垫圈 A级 （dc ≈ 3d）
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
用于螺纹直径
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
2.5 3 3.5 4 5 6 7 8 10
2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
2.84 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77
8 9 11 12 15 18 22 24 30
7.64 8.64 10.57 11.57 14.57 17.57 21.48 23.48 29.48
0.8 0.8 0.8 1 1.2 1.6 2 2 2.5
0.9 0.9 0.9 1.1 1.4 1.8 2.2 2.2 2.7
0.7 0.7 0.7 0.9 1 1.4 1.8 1.8 2.3
0.28 0.349 0.529 0.774 1.46 2.79 5.29 6.23 12.2
公称直径
13 15 17 20 22 26 33 39
用于螺纹直径
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
12 14 16 18 20 24 30 36
13 15 17 20 22 26 33 39
13.27 15.27 17.27 20.52 22.52 26.84 34 40
37 44 50 56 60 72 92 110
36.38 43.38 49.38 54.1 58.1 70.1 89.8 107.8
3 3 3 4 4 5 6 8
3.3 3.3 3.3 4.6 4.6 6 7 9.2
2.7 2.7 2.7 3.4 3.4 4 5 6.8
22.2 31.6 40.9 67.4 76.8 139 273 522
①,材料：
a)钢，硬度等级：140HV；硬度范围HV10：140~250
b)不锈钢，硬度等级：140HV；硬度范围HV10：140~250；钢组别：A2,A4,F1,C1,C4按DIN 267-11
c)有色金属和其他材料按协议
替代列表
DIN 9021 - 1990 DIN EN ISO 7093-1 - 2000
等效标准
国标 GB 国际 ISO 德标 DIN 意大利 UNI
GB /T 96.1
ISO 7093-1
DIN EN ISO 7093-1
UNI 6593
以上有部分标准可能为近似等效，如有异议以标准原件为准

相关材料标准或牌号

DIN 17440-1972
牌号
德国W-Nr.
其他名称
DIN 17440-1972
牌号
德国W-Nr.
DIN 17440-1972
牌号
德国W-Nr.
其他名称
DIN 17440-1972
牌号
德国W-Nr.
其他名称
其他名称
DIN 17440-1972
牌号
德国W-Nr.

技术条件和引用标准

材料
钢 不锈钢
硬度
硬度范围
机械性能 材料(钢组)
标准
公差 产品等级
标准
表面处理
表面粗糙度
验收及包装
A：140 HV
C：100 HV		 140 HV
A：140 ~ 250 HV10
C：100 ~ 250 HV10		 140 ~ 250 HV10
/ A2,A4，F1，C1,C4
/ DIN 267 part 11
A：≤ 17
C：＞17
DIN 522
blank
电镀 DIN 267 part 9
其他表面处理应由供需双方协议
DIN 522
DIN 522

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
