六角法兰面螺栓 加大系列 B级 GB 5789 - 1986

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

(M14)

M16

M20

括号内尺寸为非优选
GB 5789 - 1986 六角法兰面螺栓 加大系列 B级

尺寸单位: mm
国标GB 5789 - 1986 GB5789 5789GB 六角法兰面螺栓 加大系列 B级
模型下载
GB 5789 - 1986 六角法兰面螺栓 加大系列 B级
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹规格
d
M5 M6 M8 M10 M12 (M14) M16 M20
P 螺距
b L≤125
125＜L≤200
L＞200
c 最小值
da A型 最大值
B型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
f 最大值
k 最大值
k1 最小值
r1 最小值
r2 最大值
r3 最小值
r4 参考
s 最大值
最小值
t 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5
16 18 22 26 30 34 38 46
/ / 28 32 36 40 44 52
/ / / / / / 57 65
1 1.1 1.2 1.5 1.8 2.1 2.4 3
5.7 6.8 9.2 11.2 13.7 15.7 17.7 22.4
6.2 7.4 10 12.6 15.2 17.7 20.7 25.7
11.8 14.2 18 22.3 26.6 30.5 35 43
5 6 8 10 12 14 16 20
4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67
5.5 6.6 9 11 13.5 15.5 17.5 22
9.8 12.2 15.8 19.6 23.8 27.6 31.9 39.9
8.56 10.8 14.08 16.32 19.68 22.58 25.94 32.66
1.4 2 2 2 3 3 3 4
5.4 6.6 8.1 9.2 10.4 12.4 14.1 17.7
2 2.5 3.2 3.6 4.6 5.5 6.2 7.9
0.25 0.4 0.4 0.4 0.6 0.6 0.6 0.8
0.3 0.4 0.5 0.6 0.7 0.9 1 1.2
0.1 0.1 0.15 0.2 0.25 0.3 0.35 0.4
3 3.4 4.3 4.3 6.4 6.4 6.4 8.5
8 10 13 15 18 21 24 30
7.64 9.64 12.57 14.57 17.57 20.16 23.16 29.16
0.15 0.2 0.25 0.3 0.35 0.45 0.5 0.65
0.05 0.05 0.1 0.15 0.15 0.2 0.25 0.3
千件钢制重≈kg
- - - - - - - -
螺纹长度b
- - - - - - - -
①,末端按 GB 2-85的规定。

工艺相关

GB /T 196
普通螺纹 基本尺寸
GB /T 197
普通螺纹 公差
GB /T 2
紧固件 - 外螺纹零件末端 （ISO 4753:2011, MOD）
GB /T 3098.1
紧固件机械性能 螺栓、螺钉和螺柱
GB /T 3098.6
紧固件机械性能 不锈钢螺栓、螺钉和螺柱
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5779.1
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装

技术条件和引用标准

材料
钢 不锈钢
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理
表面缺陷
验收及包装
6 g
GB 196-81、 GB 197-81
8.8～12.9 A2-70
GB 3098.1-82 GB 3098.6-86
B
GB 3103.1-82
① 氧化； ② 镀锌钝化 GB 5267-85 不经处理
GB 5779.1-86,GB 5779.3-86(仅用于12.9级)
GB 90-85

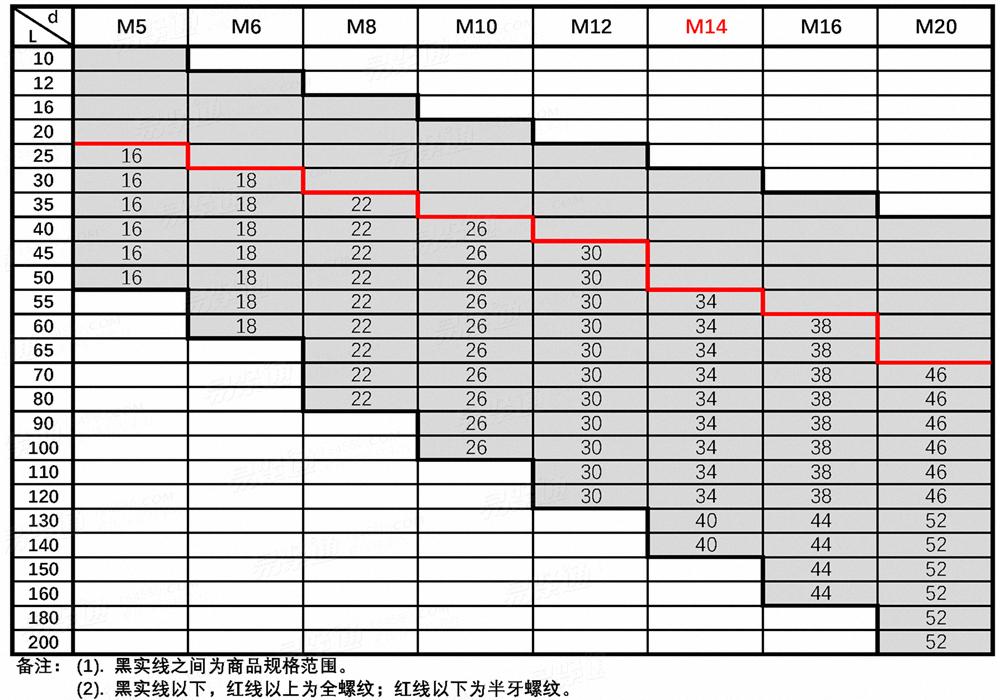

螺栓长度与螺纹长度对应表

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
