首页 产品与标准 GB /T 6563 - 2014 六角头自挤螺钉

六角头自挤螺钉 GB /T 6563 - 2014

选择规格尺寸 点击↓

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

括号内尺寸为非优选

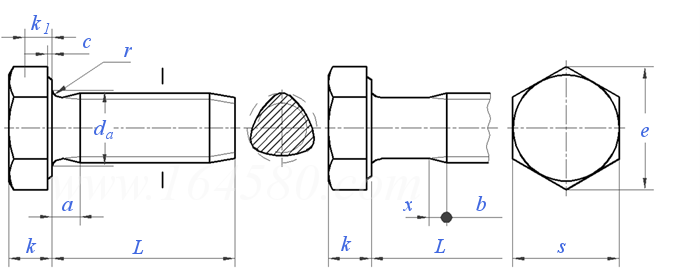

GB /T 6563 - 2014 六角头自挤螺钉

尺寸单位: mm
国标GB /T6563 - 2014 GB6563 6563GB 六角头自挤螺钉
GB /T 6563 - 2014 六角头自挤螺钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹规格
d
M2 M2.5 M3 M4 M5 M6 M8 M10 M12
P 螺距
a 最大值
b 最小值
c 最大值
最小值
e 最小值
k 公称
最大值
最小值
r 最小值
x 最大值
s 最大值
最小值
k1 最小值
0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75
1.2 1.35 1.5 2.1 2.4 3 4 4.5 5.3
25 25 25 38 38 38 38 38 38
0.25 0.25 0.4 0.4 0.5 0.5 0.6 0.6 0.6
0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15
4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77 20.03
1.4 1.7 2 2.8 3.5 4 5.3 6.4 7.5
1.525 1.825 2.125 2.925 3.65 4.15 5.45 6.58 7.68
1.275 1.575 1.875 2.675 3.35 3.85 5.15 6.22 7.32
0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4 0.6
1 1.1 1.25 1.75 2 2.5 3.2 3.8 4.4
4 5 5.5 7 8 10 13 16 18
3.82 4.82 5.32 6.78 7.78 9.78 12.78 15.73 17.73
0.89 1.1 1.31 1.87 2.35 2.7 3.61 4.35 5.12
千件钢制重≈kg 此重量参照了GB6563-1986
- - - - - - - - -
螺纹长度b
- - - - - - - - -
替代列表
GB /T 6563 - 1986 GB /T 6563 - 2014

工艺相关

GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB /T 1237
紧固件标记方法
GB /T 3098.7
紧固件机械性能 自挤螺钉
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5267.2
非电解锌片涂层(达克罗技术要求)
GB /T 5276
紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注
GB /T 5779.1
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 6559
自攻锁紧螺钉的螺杆（三角锁紧螺纹）
GB /T 16938
紧固件 螺栓、螺钉、螺柱和螺母通用技术条件

技术条件和引用标准

螺杆型式尺寸
通用技术条件
材料
机械和工作性能
公差 产品等级
标准
表面缺陷
表面处理
验收及包装
GB/T 6559
GB/T 16938
GB/T 3098.7
GB/T 3098.7
A
GB/T 3103.1
GB/T 5779.1
电镀技术要求按GB/T 5267.1；
非电解锌片涂层技术要求按GB/T 5267.2
GB/T 90.1、GB/T 90.2

引用参考

GB /T 3098.5
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
