首页 产品与标准 ISO 14581 - 2013 梅花槽沉头螺钉

梅花槽沉头螺钉 ISO 14581 - 2013

选择规格尺寸 点击↓

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸为非优选

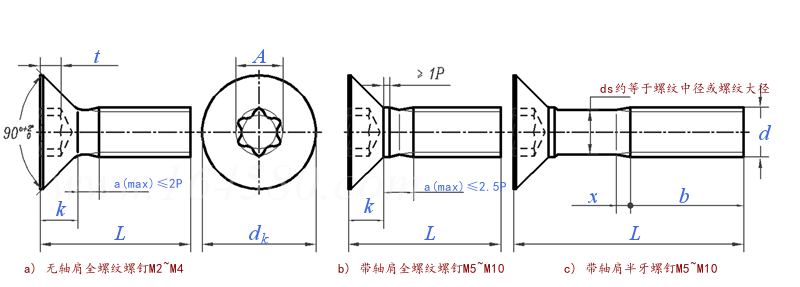

ISO 14581 - 2013 梅花槽沉头螺钉

尺寸单位: mm
国际ISO 14581 - 2013 ISO14581 14581ISO 梅花槽沉头螺钉
模型下载
ISO 14581 - 2013 梅花槽沉头螺钉
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹规格
d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
dk 理论值 最大值
实际值 最大值=公称
最小值
k 最大值
x 最大值
槽号
A 参考
t 最大值
最小值
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
4.4 5.5 6.3 8.2 9.4 10.4 12.6 17.3 20
3.8 4.7 5.5 7.3 8.4 9.3 11.3 15.8 18.3
3.5 4.4 5.2 6.94 8.04 8.94 10.87 15.37 17.78
1.2 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5
1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8
T6 T8 T10 T15 T20 T25 T30 T45 T50
1.75 2.4 2.8 3.35 3.95 4.5 5.6 7.95 8.95
0.64 0.79 0.83 1.32 1.53 1.51 1.78 2.54 2.8
0.51 0.66 0.7 1.16 1.14 1.12 1.39 2.15 2.41
千件钢制重≈kg
- - - - - - - - -
螺纹长度b
- - - - - - - - -
①,A) amax ≤ 2P ； B) amax ≤ 2.5P
②,ds≈螺纹中径或螺纹直径。
替代列表
ISO 14581 - 2013 ISO 14581 - 2022
等效标准
国标 GB 国际 ISO
GB /T 2673.1
ISO 14581
以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关

ISO 225
紧固件 螺栓、螺钉、螺柱和螺母 尺寸代号和标注
ISO 261
普通螺纹 直径与螺距系列
ISO 898-1
碳钢和合金钢制紧固件的机械性能 第1部分：带指定特性的螺栓、螺钉和螺柱 粗牙螺纹和细牙螺纹
ISO 3269
紧固件 验收检查
ISO 3506-1
紧固件 - 耐腐蚀不锈钢紧固件的机械性能 Part 1: 螺栓、螺钉和螺柱
ISO 4042
紧固件一电镀涂层系统
ISO 4759-1
紧固件公差 Part1:螺栓、螺钉、螺柱和螺母 产品等级 A、B和 C级
ISO 6157-1
紧固件. 表面缺陷Part1:螺栓、螺柱、螺钉和一般要求螺柱
ISO 7721
沉头螺钉 - 头部形状和测量
ISO 8992
紧固件 螺栓、螺钉、螺柱和螺母一般要求
ISO 10664
内六角梅花槽
ISO 10683
紧固件 非电解锌粉覆盖层
ISO 965-2
ISO一般用途米制螺纹--公差 part2:内螺纹和外螺纹的极限尺寸
ISO 10684
紧固件 热浸镀锌层
ISO 16048
耐蚀不锈钢紧固件的钝化

技术条件和引用标准

材料
钢 不锈钢
通用技术条件
螺纹 公差
标准
机械性能 等级
代号
标准
公差 产品等级
标准
内六角花型
表面处理 -
-
表面缺陷
验收及包装
备注
ISO 8992
6g
ISO 261，ISO 965-2
4.8、8.8① A2-50、A4-50
A2-70、A4-70
04.8、08.8 A2-050、A4-050
A2-070、A4-070②
ISO 898-1 ISO 3506-1③
A
ISO 4759-1
ISO 10664
不经处理；
电镀技术要求按 ISO 4042；
非电解锌片涂层技术要求按 ISO 10683；
热浸镀锌技术要求按ISO 10684；		 Clean and bright；
钝化处理技术要求按 ISO 10684
如需其他技术要求或表面处理，应由供需协议。
ISO 6157-1 /
ISO 3269
① Because of their head configurations, these screws might not meet the minimum ultimate tensile loads specified in IS0 898-1. They shall meet the other requirements for the respective property class specified in ISO 898-1.
In addition, when full-size screws are tensile tested in accordance with ISO 898-1, they shall withstand the reduced minimum ultimate tensile loads given in Table 3. When tested to the ultimate tensile load, the fracture might occur in the threaded section, the head, the shank or at the head/shank junction.
② The marking symbols for stainless steel fasteners with reduced loadability are intended to be included in the nextrevision of ISO 3506-1.
③ Because of their head configurations, these screws might not meet the minimum ultimate tensile loads specified in ISO 3506-1. They shall meet the other requirements for the respective steel grade specified in ISO 3506-1.
In addition, when full-size screws are tensile tested in accordance with ISO 3506-1, they shall withstand the reduced minimum ultimate tensile loads given in Table 3. When tested to failure, the fracture might occur in the threaded section, the head, the shank or at the head/shank junction.
For reduced minimum ultimate tensile load values determined on the basis of Rm,min and As,nom according to property classes 50 and 70 of ISO 3506-1, see Table 3.

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
