蝶形螺母圆翼 GB /T 62.1 - 2004

选择规格尺寸点击↓

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸为非优选

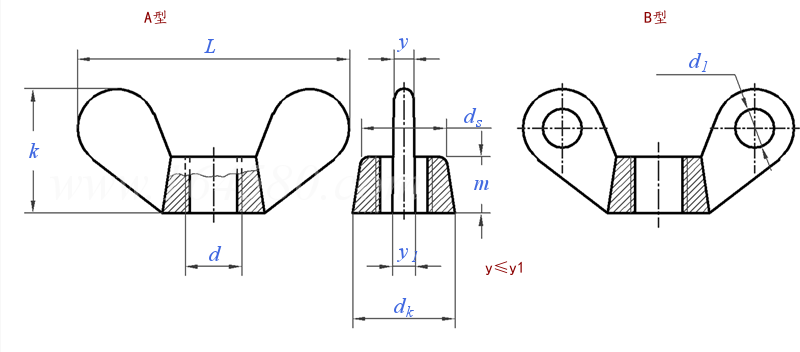

GB /T 62.1 - 2004 蝶形螺母圆翼

尺寸单位: mm

国标GB /T62.1 - 2004 GB62.1 62.1GB 蝶形螺母圆翼

GB /T 62.1 - 2004 蝶形螺母圆翼

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹尺寸
d

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

d_k	最小值
d_s	≈
L	公称
	最大值
	最小值
k	公称
	最大值
	最小值
m	最小值
y	最大值
y₁	最大值
d₁	最大值
千件重(钢制)≈kg

4	5	5	7	8.5	10.5	14	18	22	26	26	30	34	38	43
3	4	4	6	7	9	12	15	18	22	22	25	28	32	36
12	16	16	20	25	32	40	50	60	70	70	80	90	100	112
13.5	17.5	17.5	21.5	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
10.5	14.5	14.5	18.5	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
6	8	8	10	12	16	20	25	30	35	35	40	45	50	56
7.5	9.5	9.5	11.5	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
4.5	6.5	6.5	8.5	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
2	3	3	4	5	6	8	10	12	14	14	16	18	20	22
2.5	2.5	2.5	3	3.5	4	4.5	5.5	7	8	8	8	9	10	11
3	3	3	4	4.5	5	5.5	6.5	8	9	9	10	11	12	13
2	2.5	3	4	4	5	6	7	8	9	10	10	11	11	12
0.922	1.65	1.95	3.54	6.6	11.03	19.76	36.15	65.74	98.27	101	144.4	211.9	301.9	424.8

替代列表

GB 62 - 1988 GB /T 62.1 - 2004

等效标准

国标 GB	日标 JIS
GB /T 62.1	JIS B 1185 Type 1

以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关

GB /T 90.1 - 2002

紧固件验收检查（ISO 3269:2000 IDT）

紧固件标志与包装

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

碳素结构钢

GB /T 1237 - 2000

紧固件标记方法

紧固件机械性能蝶形螺母保证扭矩

加工铜及铜合金牌号和化学成分

GB /T 5267.1 - 2002

电镀层厚度的技术要求

GB /T 9145 - 2003

普通螺纹中等精度、优选系列的极限尺寸

相关材料标准或牌号

GB /T 700-2006

GB /T 700-2006

GB /T 1220-2007

GB /T 5231-2022

技术条件和引用标准

材料

钢

不锈钢

有色金属

材料 ^①
螺纹	公差
	标准
保证扭矩	等级
	标准
表面处理
验收及包装
-

Q215、Q235 （GB/T 700） KT 30-6 （GB/T 978）	1Cr18Ni9 （GB/T 1220）	H 62 （GB/T 5231）
7H
GB/T 193，GB/T 9145
Ⅰ级	Ⅰ级	Ⅱ级
GB/T 3098.20
氧化；电镀，技术要求按 GB/T 5267.1	简单处理	简单处理
GB/T 90. 1，GB/T 90.2
① 材料牌号仅系推荐采用的，制造者可根据实际条件与经验选用其他材料牌号及技术条件。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

GB /T 3098.2 - 2015

紧固件机械性能螺母粗牙螺纹

GB /T 3098.2 - 2015

紧固件机械性能螺母细牙螺纹

GB /T 20330 - 2006

攻丝前钻孔用麻花钻直径

GB /T 5779.2 - 2000

紧固件表面缺陷 - 螺母

GB /T 197 - 2018

普通螺纹公差

注：技术数据仅供参考，请以官方原件为准！
