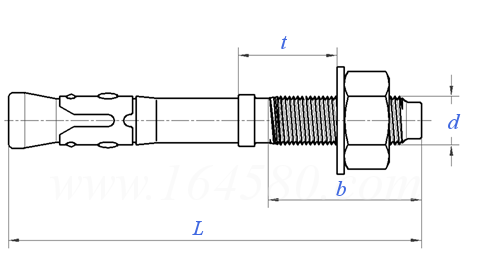

膨胀螺栓 JB /ZQ 4763 - 2006

选择规格尺寸点击↓

M8 ×75

M8 ×95

M8 ×115

M10 ×90

M10 ×110

M10 ×130

M12 ×115

M12 ×145

M12 ×185

M12 ×215

M12 ×235

M12 ×255

M16 ×140

M16 ×165

M16 ×215

M16 ×255

M16 ×295

M20 ×170

M20 ×200

M20 ×270

M24 ×200

M24 ×230

尺寸单位: mm

机械行业JB /ZQ4763 - 2006 JB4763 4763JB 膨胀螺栓

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹尺寸
d

M8
×75

M8
×95

M8
×115

M10
×90

M10
×110

M10
×130

M12
×115

M12
×145

M12
×185

M12
×215

M12
×235

L
t
b
钻孔尺寸(直径)
钻孔尺寸(深度)
每个螺栓基础区所允许的最大拉(压)力，kN
每个螺栓基础区实测允许的最大拉(压)力，kN
两个膨胀螺栓的中心距，mm
螺栓中心到边缘的距离，mm
紧固扭矩(N*m)
单重≈kg

75	95	115	90	110	130	115	145	185	215	235
10	30	50	10	30	50	20	50	90	120	140
25	25	25	30	30	30	35	35	35	35	35
8	8	8	10	10	10	12	12	12	12	12
65	65	65	80	80	80	95	95	95	95	95
1.5	1.5	1.5	2.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5
3.6	3.6	3.6	5.7	5.7	5.7	7.3	7.3	7.3	7.3	7.3
160	160	160	200	200	200	240	240	240	240	240
120	120	120	150	150	150	180	180	180	180	180
25	25	25	45	45	45	60	60	60	60	60
0.031	0.038	0.044	0.061	0.068	0.08	0.106	0.138	0.156	0.191	0.21

螺纹尺寸
d

M12
×255

M16
×140

M16
×165

M16
×215

M16
×255

M16
×295

M20
×170

M20
×200

M20
×270

M24
×200

M24
×230

L
t
b
钻孔尺寸(直径)
钻孔尺寸(深度)
每个螺栓基础区所允许的最大拉(压)力，kN
每个螺栓基础区实测允许的最大拉(压)力，kN
两个膨胀螺栓的中心距，mm
螺栓中心到边缘的距离，mm
紧固扭矩(N*m)
单重≈kg

255	140	165	215	255	295	170	200	270	200	230
160	25	50	100	140	180	30	60	130	30	60
35	40	40	40	40	40	45	45	45	55	55
12	16	16	16	16	16	20	20	20	24	24
95	115	115	115	115	115	140	140	140	170	170
3.5	6	6	6	6	6	9	9	9	13	13
7.3	11.4	11.4	11.4	11.4	11.4	16.2	16.2	16.2	22.1	22.1
240	320	320	320	320	320	400	400	400	520	520
180	240	240	240	240	240	300	300	300	390	390
60	125	125	125	125	125	240	240	240	300	300
0.23	0.23	0.27	0.331	0.412	0.47	0.44	0.499	0.67	0.768	0.868

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
