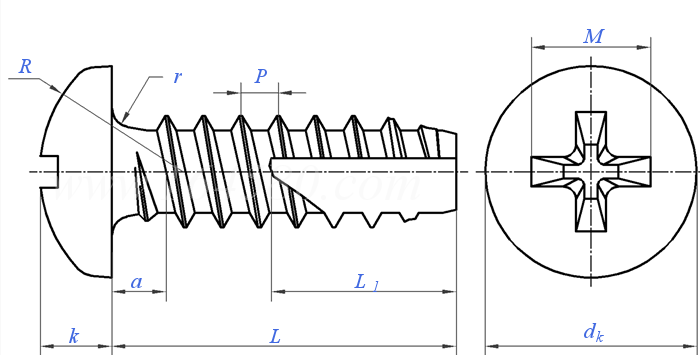

十字槽盘头割尾自攻钉刮削端 GB /T 13806.2 (A) - 1992

选择规格尺寸点击↓

ST1.5

(ST1.9)

ST2.2

(ST2.6)

ST2.9

ST3.5

ST4.2

括号内尺寸为非优选

尺寸单位: mm

国标GB /T13806.2 (A) - 1992 GB13806.2 1380 十字槽盘头割尾自攻钉刮削端

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹规格

ST1.5

(ST1.9)

ST2.2

(ST2.6)

ST2.9

ST3.5

ST4.2

P	螺距
a	最大值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
L₁	最大值
R	≈
r	最小值
槽号	最大值
M	参考值
深度	最小值
深度	最大值

0.5	0.6	0.8	0.9	1.1	1.3	1.4
0.5	0.6	0.8	0.9	1.1	1.3	1.4
2.8	3.5	4	4.3	5.6	7	8
2.66	3.3	3.7	4.1	5.3	6.64	7.64
0.9	1.1	1.6	2	2.4	2.6	3.1
0.8	1	1.4	1.8	2.15	2.35	2.8
0.7	0.9	1.6	1.6	2.1	2.5	2.8
2	2.6	3.2	4	5	6	6.5
0.05	0.05	0.1	0.1	0.1	0.1	0.2
0	0	0	1	1	2	2
1.5	1.7	1.9	2.7	3	3.9	4.4
0.5	0.7	0.85	1.1	1.4	1.4	1.95
0.7	0.9	1.2	1.5	1.8	1.9	2.35

千件钢制重≈kg

工艺相关

紧固件验收检查（ISO 3269:2000 IDT）

技术条件和引用标准

螺纹
机械性能
公差	产品等级
	标准
十字槽
表面处理
验收及包装

GB 5280

GB 3098.5

除规定外，其余按A级

GB 3103.1

H型， GB 944.1

镀锌钝化 GB 5267

GB 90

引用参考

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 5280 - 2002

自攻螺钉用螺纹
