弹性圆柱销 轻型 DIN 7346 - 1978

选择规格尺寸 点击↓

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ4.5

Φ5

Φ6

Φ7

Φ8

Φ10

Φ11

Φ12

Φ13

Φ14

Φ16

Φ18

Φ20

Φ21

Φ23

Φ25

Φ28

Φ30

Φ35

Φ40

Φ45

Φ50

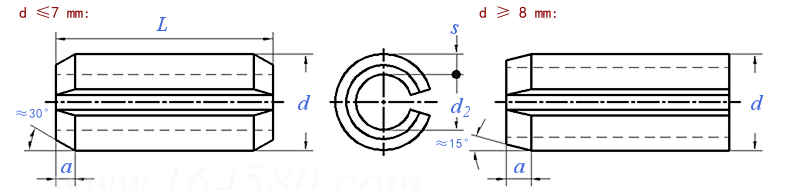

DIN 7346 - 1978 弹性圆柱销 轻型

尺寸单位: mm
德标DIN 7346 - 1978 DIN7346 7346DIN 弹性圆柱销 轻型
模型下载
模型下载 替
DIN 7346 - 1978 弹性圆柱销 轻型
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ4.5 Φ5 Φ6 Φ7 Φ8 Φ10 Φ11 Φ12 Φ13
a
d 最小值
最大值
d2 ≈
s
最小剪切载荷,单面剪,kN
最小剪切载荷,双面剪,kN
0.2 0.25 0.25 0.3 0.5 0.5 0.5 0.7 0.7 1.5 2 2 2 2
2.3 2.8 3.3 3.8 4.4 4.8 5.4 6.4 7.5 8.5 10.5 11.5 12.5 13.5
2.4 2.9 3.5 4 4.6 5 5.6 6.7 7.8 8.8 10.8 11.8 12.8 13.8
1.9 2.3 2.7 3.1 3.4 3.8 4.4 4.9 6 7 8.5 9.5 10.5 11
0.2 0.25 0.3 0.35 0.5 0.5 0.5 0.75 0.75 0.75 1 1 1 1.25
0.75 1.2 1.75 2.3 4 4.4 5.2 9 10.5 12 20 22 24 33
1.5 2.4 3.5 4.6 8 8.8 10.4 18 21 24 40 44 48 66
千件钢制重≈kg
- - - - - - - - - - - - - -
公称直径
d
Φ14 Φ16 Φ18 Φ20 Φ21 Φ23 Φ25 Φ28 Φ30 Φ35 Φ40 Φ45 Φ50
a
d 最小值
最大值
d2 ≈
s
最小剪切载荷,单面剪,kN
最小剪切载荷,双面剪,kN
2 2 2 2 2 3 3 3 3 3 4 4 4
14.5 16.5 18.5 20.5 21.5 23.5 25.5 28.5 30.5 35.5 40.5 45.5 50.5
14.8 16.8 18.9 20.9 21.9 23.9 25.9 28.9 30.9 35.9 40.9 45.9 50.9
11.5 13.5 15 16.5 17.5 19.5 21.5 23.5 25.5 28.5 32.5 37.5 40.5
1.5 1.5 1.75 2 2 2 2 2.5 2.5 3.5 4 4 5
42 49 63 79 84 92 101 140 151 245 317 360 500
84 98 126 158 168 184 202 280 302 490 634 720 1000
千件钢制重≈kg
- - - - - - - - - - - - -
①,材料：弹簧钢55Si 7标准DIN 17222; 调质到硬度为422~560 HV5(对应抗拉强度为1400~1800MPa)
替代列表
DIN 7346 - 1978 DIN EN ISO 13337 - 2009
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 879.2
ISO 13337
DIN EN ISO 13337
以上有部分标准可能为近似等效，如有异议以标准原件为准

相关材料标准或牌号

DIN 17222-1979
牌号
德国W-Nr.

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
