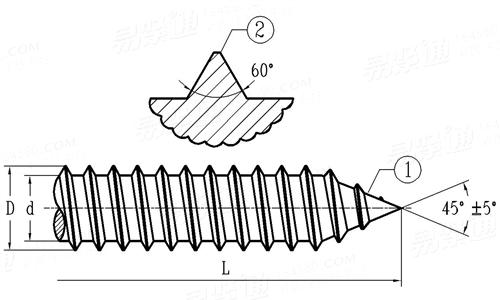

美标ASME B18.6.3 (T4.1.1.4-1) - 2024 ASME1 A型自攻螺钉螺纹和末端

尺寸单位: 英寸(inch)

滑动查看

0#~2#

3#~5#

6#~8#

10#~14#

16#~20#

24#

螺纹规格

PP	每英寸牙数
D	公称
	最大值
	最小值
d	最大值
d	最小值
L	90°头型 /最小值
L	沉头头型 /最小值

(0#)

(1#)

2#

(3#)

4#

(5#)

6#

(7#)

8#

10#

12#

(14#)

(16#)

(18#)

(20#)

(24#)

40	32	32	28	24	20	18	16	15	12	11	10	10	9	9	9
0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1510	0.1640	0.1900	0.2160	0.2420	0.2680	0.2940	0.3200	0.3720
0.060	0.075	0.088	0.101	0.114	0.130	0.141	0.158	0.168	0.194	0.221	0.254	0.280	0.306	0.333	0.390
0.057	0.072	0.084	0.097	0.110	0.126	0.136	0.152	0.162	0.188	0.215	0.248	0.274	0.300	0.327	0.383
0.042	0.051	0.061	0.076	0.083	0.095	0.102	0.114	0.123	0.133	0.162	0.185	0.197	0.217	0.234	0.291
0.039	0.048	0.056	0.071	0.078	0.090	0.096	0.108	0.116	0.126	0.155	0.178	0.189	0.209	0.226	0.282
1/8	1/8	5/32	3/16	3/16	3/16	1/4	5/16	3/8	3/8	7/16	1/2	9/16	5/8	11/16	3/4
3/16	3/16	3/16	7/32	1/4	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	13/16	1-13/16	1

①,1. 螺纹末端钉尖上不允许因螺纹碾压而形成的虚尖，允许略带圆弧或圆钝形末端。
②,小于等于8#的螺钉，螺纹牙顶平面宽度不应超过0.004 in，大于8#的应不超过0.006 in。
③,长度小于表中最小长度L的螺钉可选用Table 4.1.1.4-1中的AB型自攻螺钉。

替代历史 ASME/ANSI B 18.6.3T42 - 2013 ASME B 18.6.3T4.1.1.4-1 - 2024
