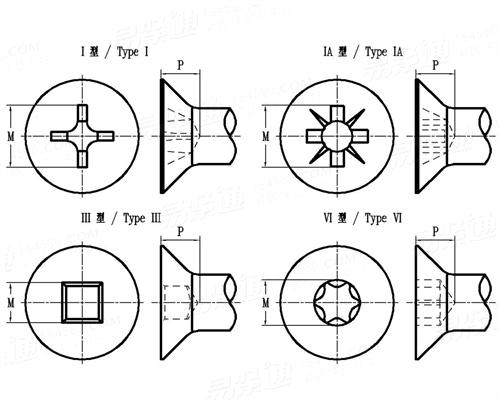

ASME/ANSI B 18.6.3 (T2) - 2013 82°沉头螺钉的凹槽型式 【Table 2】

尺寸单位: inch
美标ASME/ANSI B18.6.3 (T2) - 2013 ASME/ANS 82°沉头螺钉的凹槽型式 【Table 2】
ASME/ANSI B 18.6.3 (T2) - 2013 82°沉头螺钉的凹槽型式 【Table 2】
扫一扫分享
螺纹规格
0# 1# 2# 3# 4# 5# 6# 7# 8# 10# 12# 14#
标称尺寸
M I型 参考
槽号 I型
P I型 最大值
最小值
M IA型 参考
槽号 IA型
P IA型 最大值
最小值
M III型 参考
槽号 III型
P III型 最大值
最小值
M VI型 参考
槽号 VI型
P VI型 最大值
最小值
Maximum Fallaway
0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.151 0.164 0.190 0.216 0.242
0.062 0.070 0.096 0.100 0.122 0.148 0.168 0.176 0.182 0.198 0.262 0.276
0 0 1 1 1 2 2 2 2 2 3 3
0.036 0.044 0.056 0.061 0.082 0.075 0.095 0.103 0.110 0.125 0.139 0.154
0.020 0.028 0.040 0.045 0.066 0.052 0.072 0.080 0.087 0.102 0.116 0.131
0.062 0.070 0.096 0.100 0.122 0.148 0.168 0.176 0.182 0.198 0.262 0.276
0 0 1 1 1 2 2 2 2 2 3 3
0.037 0.045 0.053 0.058 0.079 0.071 0.091 0.099 0.107 0.122 0.136 0.151
0.021 0.029 0.037 0.042 0.063 0.053 0.073 0.081 0.089 0.104 0.118 0.133
/ / 0.050 0.070 0.070 0.091 0.091 0.091 0.112 0.112 0.133 0.133
/ / 00 0 0 1S 1S 1R 2S 2R 3R 3R
/ / 0.033 0.038 0.038 0.055 0.055 0.065 0.063 0.075 0.095 0.095
/ / 0.028 0.028 0.028 0.040 0.040 0.050 0.048 0.060 0.080 0.080
/ 0.058 0.069 0.094 0.094 0.111 0.111 0.132 0.132 0.155 0.178 0.200
/ T5 T6 T8 T8 T10 T10 T15 T15 T20 T25 T27
/ 0.017 0.022 0.025 0.033 0.045 0.045 0.045 0.051 0.065 0.070 0.080
/ 0.012 0.017 0.020 0.028 0.035 0.035 0.035 0.040 0.050 0.055 0.065
/ 0.010 0.014 0.019 0.019 0.022 0.022 0.022 0.026 0.031 0.036 0.040
螺纹规格
1/4 16# 18# 5/16 20# 24# 3/8 7/16 1/2 9/16 5/8 3/4
标称尺寸
M I型 参考
槽号 I型
P I型 最大值
最小值
M IA型 参考
槽号 IA型
P IA型 最大值
最小值
M III型 参考
槽号 III型
P III型 最大值
最小值
M VI型 参考
槽号 VI型
P VI型 最大值
最小值
Maximum Fallaway
0.250 0.268 0.294 0.313 0.320 0.372 0.375 0.438 0.500 0.563 0.625 0.750
0.276 0.296 0.358 0.358 0.372 0.386 0.386 0.402 0.418 0.443 0.565 0.628
3 3 4 4 4 4 4 4 4 4 5 5
0.154 0.174 0.196 0.196 0.210 0.225 0.225 0.241 0.256 0.280 0.309 0.373
0.131 0.151 0.174 0.174 0.188 0.203 0.203 0.219 0.234 0.258 0.283 0.347
0.276 0.296 0.358 0.358 0.372 0.386 0.386 0.402 0.418 0.440 0.566 0.630
3 3 4 4 4 4 4 4 4 4 5 5
0.151 0.171 0.193 0.193 0.206 0.222 0.222 0.238 0.253 0.276 0.307 0.372
0.133 0.153 0.175 0.175 0.188 0.204 0.204 0.220 0.235 0.258 0.286 0.351
0.133 0.133 0.191 0.191 0.191 0.191 0.191 / / / / /
3R 3R 4R 4R 4R 4R 4R / / / / /
0.095 0.095 0.100 0.100 0.100 0.100 0.100 / / / / /
0.080 0.080 0.085 0.085 0.085 0.085 0.085 / / / / /
0.200 0.221 0.221 0.266 0.266 0.266 0.266 0.352 0.352 0.446 0.446 0.529
T27 T30 T30 T40 T40 T40 T40 T50 T50 T55 T55 T60
0.090 0.070 0.090 0.105 0.115 0.125 0.135 0.125 0.135 0.160 0.160 0.230
0.075 0.055 0.075 0.087 0.095 0.105 0.115 0.105 0.120 0.140 0.140 0.205
0.040 0.042 0.042 0.047 0.047 0.047 0.047 0.062 0.062 0.078 0.078 0.093
①,如果以小数表示标称尺寸,则应省略小数点前和小数点后第四位的零。
②,尺寸9/16、5∕8和3∕4仅适用于机用螺钉。
③,尺寸7、14、16、18、20和24仅适用于自攻螺钉。
④,R代表正常插入深度,S代表短(浅)插入深度。
⑤,方槽内壁略带锥度,以保证插入深量规与有镀层螺钉凹槽的配合。为使插入深测量深度适用于有涂镀层的螺钉,制造者在生产(镦头)时,应为其留出必要的加工余量。
