十字槽六角头自攻钉【副表2】 JIS B 1123 (AAT2) - 1996

选择规格尺寸点击↓

3

3.5

4

4.5

5

6

8

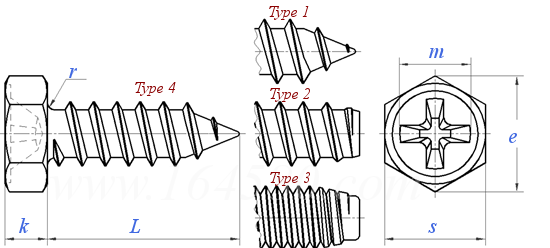

JIS B 1123 (AAT2) - 1996 十字槽六角头自攻钉【副表2】

尺寸单位: mm

日标JIS B1123 (AAT2) - 1996 JIS1123 1123JI 十字槽六角头自攻钉【副表2】

JIS B 1123 (AAT2) - 1996 十字槽六角头自攻钉【副表2】

扫一扫分享

单重计算公差

公称直径

3

3.5

4

4.5

5

6

8

s		最大值=公称
		最小值
e		最小值
k		公称
		最大值
		最小值
r		最大值
m		参考
深度		十字槽	最大值
			最小值
槽号

5	5.5	7	7	8	10	12
4.8	5.3	6.8	6.8	7.8	9.8	11.75
5.5	6.05	7.7	7.7	8.7	10.9	13.1
1.6	2.3	2.5	2.7	3	3.5	5
1.7	2.4	2.6	2.8	3.1	3.65	5.15
1.5	2.2	2.4	2.6	2.9	3.35	4.85
0.4	0.4	0.5	0.5	0.6	0.7	0.9
2.5	3.6	4.1	4.3	4.5	6.3	7.3
1.32	1.43	1.93	2.13	2.33	2.86	3.86
0.95	0.91	1.4	1.59	1.8	2.3	3.2
1	2	2	2	2	3	3

替代列表

JIS B 1123AAT2 - 1996 JIS 1123JA4 - 2015

引用参考

GB /T 3098.5 - 2016

紧固件机械性能 - 自攻螺钉

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 5280 - 2002

自攻螺钉用螺纹

注：技术数据仅供参考，请以官方原件为准！
