带齿锁紧垫圈机械性能要求 GB /T 94.2 - 1987
适用范围
标准规定了齿形锁紧垫圈和锯齿锁紧垫圈的技术条件。
材料、热处理和表面处理
材料 | 热处理 | 表面处理 | ||
种类 | 牌号 | 标准 | ||
弹簧钢 | 65Mn | GB/T 3525 | 淬火并回火 40~50 HRC | 氧化 |
镀锌钝化 | ||||
钢及其合金 | QSn 6.5-0.1(硬) | GB/T 2065 | / | 钝化 |
① 垫圈镀锌后，必须立取进行驱氢处理。 ② 热处理硬度供生产工艺参考。 | ||||
性能
弹性 | 齿形锁紧垫圈应进行弹性试验，试验后垫圈的高度应大于 h + 0.12mm。 |
韧性 | 齿形锁紧垫圈应进行韧性试验，试验时不得断裂。 |
抗氢脆 | 镀锌齿形锁紧垫圈应进行抗氢脆试验，试验时不得断裂。 |
表面缺陷 | 垫圈表面不允许有裂缝、浮锈和影响使用的毛刺。 |
① h：材料的实际厚度。 | |
试验方法（韧性试验、弹性试验、抗氢脆试验、硬度试验）

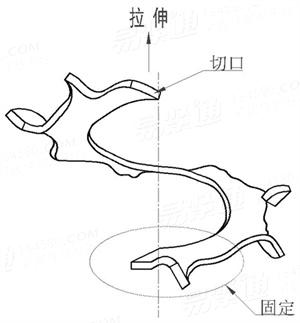

韧性试验：将垫圈齿圈切开，固定一端，拉伸另一端，使其分开的距离约等于垫圈的内径，拉伸方向如上图所示。然后目测垫圈表面。
弹性试验：将垫圈压缩到 h+0.12mm（h：材料的实际厚度），然后松开，测量其高度。对内外齿锁紧垫圈，应在两平面间进行压缩；对锥形锁紧垫圈，应在相应的内、外锥面间进行压缩。
抗氢脆试验：将垫圈用平垫（或锥垫）隔开穿在试棒上并使用垫圈压缩到 h+0.12mm（h：材料的实际厚度），放置48小时以上，然后松开，目测垫圈表面。
硬度试验：按 GB 230 的规定。
注：技术数据仅供参考，请以官方原件为准！
