自挤自攻螺钉的机械性能 (三角锁紧螺纹) SAE J 81 - 1997

选择规格尺寸 点击↓

2#

3#

4#

5#

6#

8#

10#

1/4

5/16

3/8

7/16

1/2

SAE J 81 - 1997 自挤自攻螺钉的机械性能 (三角锁紧螺纹)

尺寸单位: 英寸(inch)
美标SAE J81 - 1997 SAE81 81SAE 自挤自攻螺钉的机械性能 (三角锁紧螺纹)
SAE J 81 - 1997 自挤自攻螺钉的机械性能 (三角锁紧螺纹)
扫一扫分享
螺纹规格
2# 3# 4# 5# 6# 8# 10# 1/4 5/16 3/8 7/16 1/2
PP 牙数
D 大径 最大值

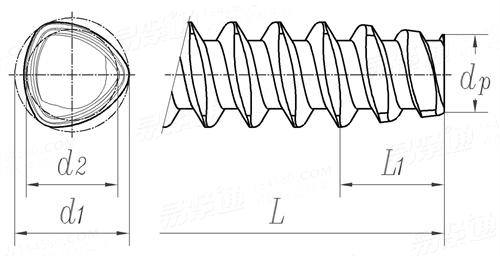

dp 末端直径 最大值
d1 螺纹外接圆直径 最大值
d2 末端外接圆直径 最大值
L1 末端长度 最大值
最小值
L 最小公称长度 90°头
沉头
56 48 40 40 32 32 24 20 18 16 14 13
0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.313 0.375 0.438 0.500
/ / 0.086 0.099 0.106 0.132 0.147 0.198 0.255 0.310 0.361 0.416
0.088 0.101 0.115 0.128 0.141 0.167 0.194 0.255 0.318 0.281 0.445 0.508
0.070 0.081 0.090 0.103 0.111 0.137 0.153 0.206 0.264 0.320 0.375 0.433
0.062 0.073 0.088 0.088 0.109 0.109 0.146 0.175 0.194 0.219 0.250 0.269
0.036 0.042 0.050 0.050 0.062 0.062 0.083 0.100 0.111 0.125 0.143 0.154
5/32 3/16 3/16 7/32 1/4 1/4 5/16 13/32 15/32 9/16 21/32 23/32
3/16 7/32 1/4 1/4 5/16 11/32 13/32 1/2 5/8 23/32 13/16 7/9
SAE J81 自挤自攻螺钉的尺寸要求
螺纹
2# 3# 4# 5# 6# 8# 10# 1/4 5/16 3/8 7/16 1/2
牙数
大径 最大值
末端直径 最大值
螺纹外接圆直径 最大值
末端外接圆直径 最大值
末端长度 最大值
末端长度 最小值
最小公称长度 90°头
最小公称长度 沉头
螺纹长度 公称值
完整螺纹长度 最小值
两倍螺距长度 粗牙
56 48 40 40 32 32 24 20 18 16 14 13
0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.313 0.375 0.438 0.500
/ / 0.086 0.099 0.106 0.132 0.147 0.198 0.255 0.310 0.361 0.416
0.088 0.101 0.115 0.128 0.141 0.167 0.194 0.255 0.318 0.381 0.445 0.508
0.070 0.081 0.090 0.103 0.111 0.137 0.153 0.206 0.264 0.320 0.375 0.433
0.062 0.073 0.088 0.088 0.109 0.109 0.146 0.175 0.194 0.219 0.250 0.269
0.036 0.042 0.050 0.050 0.062 0.062 0.083 0.100 0.111 0.125 0.143 0.154
5/32 3/16 3/16 7/32 1/4 1/4 5/16 13/32 15/32 9/16 21/32 23/32
3/16 7/32 1/4 1/4 5/16 11/32 13/32 1/2 5/8 23/32 13/16 7/9
5/8 5/8 3/4 7/8 7/8 1 1-1/4 1-1/2 1-1/2 1-1/2 1-1/2 1-1/2
0.52 0.59 0.67 0.75 0.83 0.98 1.14 1.50 1.50 1.50 1.50 1.50
0.036 0.042 0.050 0.050 0.062 0.062 0.083 0.100 0.111 0.125 0.143 0.154
①, 细牙系列螺纹同样有效
②, 表列尺寸适用于螺钉在辗制螺纹前的坯径,其螺坯形状近似于圆周形。
③, 这些尺寸适用于螺纹圆周有些部位比其他型式(叶片状、椭圆、三点圆等)离螺钉轴线更远的螺钉形式。
④, 表列数值等于3.5倍螺距,圆整到小数点后三位。
⑤, 表列数值等于2倍螺距,圆整到小数点后三位。
⑥, 头部尺寸应符合SAE J478 和 ANSI B18.6.4 的要求
⑦, 螺纹和末端尺寸应符合表中规定。螺纹应符合60°基本牙型;但不需要进行螺纹测量。末端形状由制造者选择,但应保证所有规定尺寸和螺钉性能符合该表中要求。
⑧, 螺纹长度:对于公称长度等于或小于表中所列公称长度的螺钉,全螺纹应在接近头部的位置延伸,以使规定指定的螺纹大径极限保持在两个螺距(螺纹)以内或更小(如果可行)。除非另有规定,公称长度大于表中所列长度的螺钉的最小全螺纹长度应等于基本螺钉直径的6倍或1.50英寸(以较短者为准)。
SAE J81 自挤自攻螺钉材料及工艺要求
材料
熔炼分析 产品分析
含碳量% 最小值
含碳量% 最大值
含锰量% 最小值
含锰量% 最大值
0.15 0.13
0.25 0.27
0.70 0.64
1.65 1.71
①, 自挤自攻螺钉应由符合表中化学成分要求的镇静钢采用冷镦工艺加工制造。
②, 热处理:自挤自攻螺钉应在气体渗碳设备中热处理。如果采用连续(不是分批)淬火工艺,能够稳定地确保均匀的表面和芯部硬度,需方可以同意采用氰化设备。
最低回火温度应为650℉(343.33℃)。
③, 表面处理:螺钉应镀镉或镀锌,镀层厚度为0.0002~0.0004 英寸;或磷化处理并涂油,为达到性能要求,螺钉表面还可以涂上润滑油,由制造者自行决定。
为避免氢脆,在电镀后,自挤自攻螺钉应尽快在375~450℉温度范围内进行烘烤,最少1小时(在间歇式工艺中通常至可烘烤4小时,以确保一批产品中所有螺钉都经过处理)。如果自挤自攻螺钉交付需方后(或在需方控制下)进行电镀或涂覆,螺钉制造者对电镀或涂覆引起的缺陷不负责任。
SAE J81 自挤自攻螺钉机械性能
螺纹
2# 3# 4# 5# 6# 8# 10# 1/4 5/16 3/8 7/16 1/2
牙数/PP
最小抗拉强度 磅 [lb]
最小抗扭强度 磅-英寸 [in-lb]
最小抗扭强度 磅-英尺 [ft-lb]
最大拧入扭矩 [磅-英寸] 用于PC和CP螺钉
最大拧入扭矩 [磅-英尺]
最大拧入扭矩 [磅-英寸] 用于ZP螺钉
最大拧入扭矩 [磅-英尺]
夹紧载荷 磅 [lb]
最大紧固扭矩 [磅-英寸] 用于PC和CP螺钉
最大紧固扭矩 [磅-英尺]
最大紧固扭矩 [磅-英寸] 用于ZP螺钉
最大紧固扭矩 [磅-英尺]
保证扭矩 [磅-英寸] 用于PC和CP螺钉
保证扭矩 [磅-英尺]
保证扭矩 [磅-英寸] 用于ZP螺钉
保证扭矩 [磅-英尺]
氢脆扭矩 [磅-英寸] 用于CP螺钉
氢脆扭矩 [磅-英尺]
氢脆扭矩 [磅-英寸] 用于ZP螺钉
氢脆扭矩 [磅-英尺]
56 48 40 40 32 32 24 20 18 16 14 13
500 660 810 1100 1250 1900 2350 4300 7100 10500 14400 19100
6 10 14 22 24 48 65 156 330 600 840 1080
/ / / / / / / 13 27.5 50 70 90
4.5 7.5 9 12 14 25 35 90 180 240 360 540
/ / / / / / / 7.5 15 20 30 45
6 9.5 13 16 20 32 52 120 240 300 480 660
/ / / / / / / 10 20 25 40 55
/ / / / 460 700 900 1600 2600 4000 5400 7200
/ / / / 19 37 55 120 252 480 744 996
/ / / / / / / 10 21 40 62 83
/ / / / 25 48 68 144 312 612 900 1140
/ / / / / / / 12 26 51 75 95
7 12 17 25 28 50 68 162 342 636 888 1170
/ / / / / / / 13.5 28.5 53 74 97.5
8 13.5 19 28 33 57 77 186 372 690 960 1260
/ / / / / / / 15.5 31 57.5 80 105
4.5 7.5 10.5 17 18 36 49 114 252 456 630 816
/ / / / / / / 9.5 21 38 52.5 68
5 8.5 12 19 20 41 55 132 276 510 720 930
/ / / / / / / 11 23 42.5 60 77.5
①, 表中所列数值的目的是作为技术规范,供检验、衡量螺钉是否符合标准要求用,如果使用各种不同试验条件时,表列数值则不适用。
②, 代号说明:
CP-镀镉
ZP-镀锌
PC-磷酸盐涂层
③, 硬度:
3.1 芯部硬度:28~38 HRC.
3.2 表面硬度:大于或等于 45 HRC.
3.3 渗碳层深度:
4#和6#:0.002~0.007 in.
8#~12#: 0.004~0.009 in.
≥ 1/4 : 0.005~0.011 in.
④, 抗拉强度:公称长度≥1/2 in或3倍螺钉公称直径(较大值)的六角头和六角头凸缘头自挤自攻螺钉的抗拉强度,应不低于表中规定。长度小于上述尺寸的螺钉及其他头型的螺钉,不进行抗拉强度试验。
⑤, 抗扭强度:在螺钉承受的扭矩低于表中规定的抗扭强度时,螺钉不应损坏。
⑥, 拧入扭矩:根据螺钉规格和表面处理,施加不大于表中规定的拧入扭矩,螺钉应能在试验钢板内成形出相配的内螺纹,而螺钉自身不应变形。
⑦, 紧固扭矩:对于≥6#的六角和六角凸缘螺钉,根据其规定和表面处理,施加不大于表中规定的紧固扭矩时,螺钉应能承受表中规定的紧固扭矩,对于小于6#的螺钉 及其他头型的螺钉,没有紧固扭矩试验要求。
⑧, 保证扭矩:对六角头和六角凸缘头螺钉,根据其规格和表面处理,施加相应保证扭矩,螺钉不应损坏,并能从试验钢板上拧出,对于其他头型的螺钉,没有保证扭矩试验要求。
⑨, 韧性:在螺钉头部支承面和垂直于螺钉轴线的平面之间形成7°永久变形的情况下,螺钉头部于杆部不应断裂。
⑩, 氢脆:对镀镉或镀锌的螺钉应能承受表中规定的相应抗氢脆扭矩而不损坏。
注:技术数据仅供参考,请以官方原件为准!
© 易紧通 服务热线:4006-164580(免长途费)
