焊接螺钉 DIN 34817 - 2001

选择规格尺寸点击↓

M10

M12

M14

尺寸单位: mm

德标DIN 34817 - 2001 DIN34817 34817DIN 焊接螺钉

模型下载替

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积毛坯直径

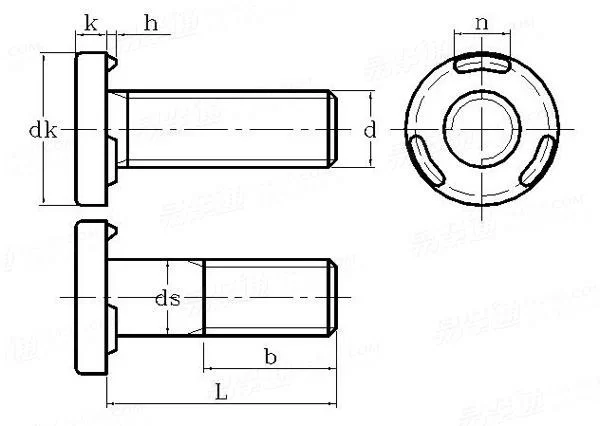

螺纹规格
d

M10

M12

M14

P	螺距
b	参考
d_k	最大值=公称
d_k	最小值
h	最大值=公称
h	最小值
k	最大值
k	最小值
n	最大值
n	最小值
d_s	最大值
d_s	最小值

0.8	1	1.25	1.5	1.5	1.5
35	37	41	45	49	53
10	12	16	20	24	28
9.64	11.57	15.57	19.48	23.48	27.48
0.8	0.8	1.2	1.4	1.6	1.6
0.7	0.7	1.1	1.3	1.5	1.5
2.2	2.7	3.2	4.2	5	5.8
1.8	2.3	2.8	3.8	4.6	5.4
3.9	4.4	5.9	7.9	9.4	11.5
3.1	3.6	5.1	7.1	8.6	10.5
5	6	8	10	12	14
4.82	5.82	7.78	9.78	11.73	13.73

替代列表

DIN 34817 - 2001 DIN 34817 - 2017

技术条件和引用标准

材料
通用要求
螺纹	公差
	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面处理
表面缺陷
验收及包装
备注

19MnB4^①
DIN 1654-4

DIN ISO 8992

DIN ISO 965-1

8.8

DIN EN ISO 898-1

DIN EN ISO 4759-1

不经处理
Roughness depths according to DIN 267-2.

DIN EN 26157-3

DIN EN ISO 3269

① This material, which for reasons of weldability can only be used for the production of welding screws, is to be referred to as 23MnB4 in the future.

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
