米制小系列六角头带介螺栓 AS /NZS 1427 - 1996

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

M10

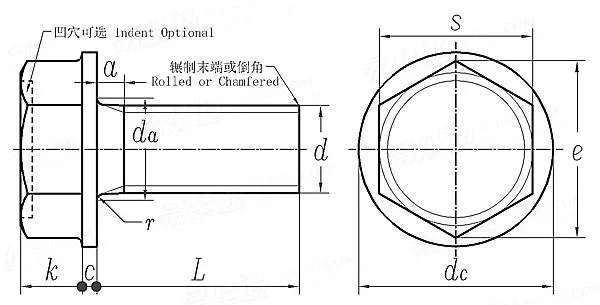

AS /NZS 1427 - 1996 米制小系列六角头带介螺栓

尺寸单位: mm
澳标AS /NZS1427 - 1996 AS1427 1427AS 米制小系列六角头带介螺栓
AS /NZS 1427 - 1996 米制小系列六角头带介螺栓
扫一扫分享
螺纹规格
d
M3 M4 M5 M6 M8 M10
P 螺距
s 最大值
最小值
e 最小值
k 最大值
最小值
r 最小值
da 最大值
a 最大值
dc 最大值
最小值
c 最大值
最小值
0.5 0.7 0.8 1 1.25 1.5
5 5.5 7 8 12 14
4.88 5.38 6.85 7.85 11.73 13.73
5.44 6 7.64 8.75 13.08 15.31
1.83 2.92 3.65 4.15 5.65 7.18
1.57 2.68 3.35 3.85 5.35 6.82
0.1 0.2 0.2 0.3 0.4 0.4
3.6 4.7 5.7 6.8 9.2 11.2
1 1.4 1.6 2 2.5 3
6.75 8 10 12 16 20
6.17 7.42 9.1 10.9 14.9 18.7
0.53 0.68 0.86 1 1.32 1.62
0.33 0.43 0.53 0.63 0.84 1
注:技术数据仅供参考,请以官方原件为准!
