米制90°沉头螺栓 BS 4933 - 1973

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M16

M20

M24

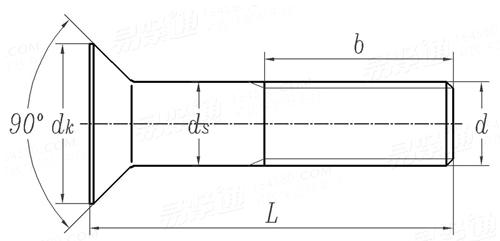

BS  4933 - 1973 米制90°沉头螺栓

尺寸单位: mm
英标BS 4933 - 1973 BS4933 4933BS 米制90°沉头螺栓
BS  4933 - 1973 米制90°沉头螺栓
扫一扫分享
螺纹尺寸
d
M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
ds 最大值
最小值
dk 最大值=理论值
最小值
0.8 1 1.25 1.5 1.75 2 2.5 3
5.48 6.48 8.58 10.58 12.7 16.7 20.84 24.84
4.52 5.52 7.42 9.42 11.3 15.3 19.16 23.16
10 12 16 20 24 32 40 48
8.5 10.2 13.6 17 20.4 27.2 34 40.8
①,L≤125mm时,b=2d+6;
125<L≤200mm时,b=2d+12;
L>200mm时,b=2d+25;
②,本标准中并未规定公称长度L,但可能在新版本中有所包含。
注:技术数据仅供参考,请以官方原件为准!
