六角头木螺钉 [Table 15] ASME B 18.2.1 - 2010

选择规格尺寸点击↓

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

1-1/8

1-1/4

尺寸单位: inch

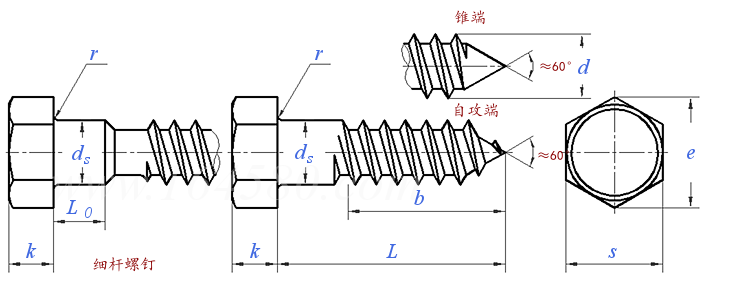

美标ASME B18.2.1 - 2010 ASME18.2.1 18.2.1A 六角头木螺钉 [Table 15]

扫一扫分享

公差

螺纹规格
d

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

1-1/8

1-1/4

d_s	最大值
d_s	最小值
s	最大值
s	最小值
e	最大值
e	最小值
k	最大值
k	最小值
L₀	最小值
r	最大值
r	最小值

0.199	0.26	0.324	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277
0.178	0.237	0.298	0.36	0.421	0.482	0.605	0.729	0.852	0.976	1.098	1.223
0.281	0.438	0.5	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875
0.271	0.425	0.484	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812
0.323	0.505	0.577	0.65	0.722	0.866	1.083	1.299	1.516	1.732	1.949	2.165
0.309	0.484	0.552	0.62	0.687	0.826	1.033	1.24	1.447	1.653	1.859	2.066
0.14	0.188	0.235	0.268	0.316	0.364	0.444	0.524	0.604	0.7	0.78	0.876
0.11	0.15	0.195	0.226	0.272	0.302	0.378	0.455	0.531	0.591	0.658	0.749
0.094	0.094	0.125	0.125	0.156	0.156	0.312	0.375	0.375	0.625	0.625	0.625
0.03	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
0.01	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03

替代列表

ANSI/ASME B 18.2.1 - 1996 ASME B 18.2.1 - 2010 ASME B 18.2.1 - 2012

采用标准

ASME/ANSI B 18.2.1 - 2010

Lag 木螺纹-table16

木螺纹

[美标]
ASME/ANSI B 18.2.1 - 2010

Lag 木螺纹-table16
Lag screw threads

木螺纹

引用参考

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
