开槽与米字槽复合槽盘头自攻钉 NF E 25-666 - 1987

选择规格尺寸 点击↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

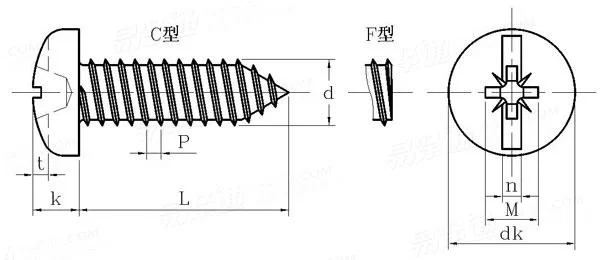

NF E 25-666 - 1987 开槽与米字槽复合槽盘头自攻钉

尺寸单位: mm
法国NF E25-666 - 1987 NF25-666 25-666NF 开槽与米字槽复合槽盘头自攻钉
NF E 25-666 - 1987 开槽与米字槽复合槽盘头自攻钉
扫一扫分享
公差
螺纹规格
d
ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3
P 螺距
dk 最大值
最小值
k 最大值
最小值
n 公称
最大值
最小值
槽号
M 参考
t 最小值
1.1 1.3 1.4 1.6 1.8 1.8
5.6 7 8 9.5 11 12
5.3 6.64 7.64 9.14 10.57 11.57
2.4 2.6 3.1 3.7 4 4.6
2.15 2.35 2.8 3.4 3.7 4.3
0.8 1 1.2 1.2 1.6 1.6
1 1.2 1.51 1.51 1.91 1.91
0.86 1.06 1.26 1.26 1.66 1.66
1 2 2 2 3 3
3 4 4.3 4.7 6.2 6.8
0.7 0.8 1 1.2 1.3 1.4

引用参考

GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
