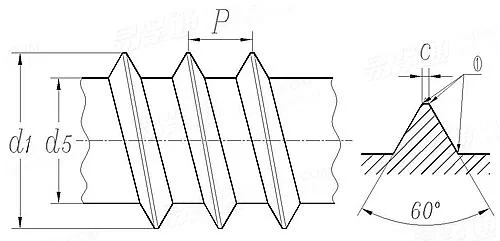

HC螺纹 [Figure 4] ISO 9268 (F4) - 1988
选择规格尺寸
点击↓
HC2.9
HC3.5
HC3.9
HC4.2
尺寸单位:
mm
扫一扫分享
公差
单位换算
纠错
螺纹规格
HC2.9
HC3.5
HC3.9
HC4.2
d
1
最小值
最大值
d
5
最小值
最大值
P
c
最大值
2.79
3.43
3.78
4.09
2.9
3.53
3.91
4.22
2.03
2.51
2.77
2.95
2.18
2.64
2.92
3.25
1.06
1.27
1.27
1.27
0.1
0.1
0.1
0.1
①,可增加合适的出屑槽使得螺钉具有自攻性能。
引用参考
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
