首页 产品与标准 HB 8122 - 2002 钛合金扩口式外套螺母

钛合金扩口式外套螺母 HB 8122 - 2002

选择规格尺寸 点击↓

4

6

8

10

12

14

16

18

20

22

25

28

30

32

34

36

38

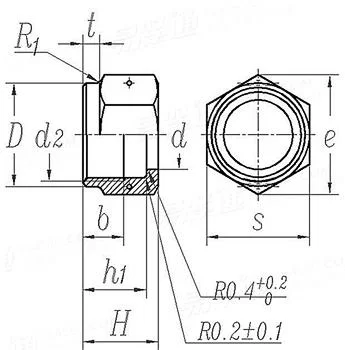

HB 8122 - 2002 钛合金扩口式外套螺母

尺寸单位: mm
航空HB 8122 - 2002 HB8122 8122HB 钛合金扩口式外套螺母
HB 8122 - 2002 钛合金扩口式外套螺母
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
DN ①
4 6 8 10 12 14 16 18 20
d 最小值=公称
最大值
d2
D
S
e ≈
H
b
t
h1
千件重kg
5.2 7.5 9.5 11.9 14.2 16.2 18.2 20.2 22.2
5.275 7.59 9.59 12.01 14.31 16.31 18.33 20.33 22.33
MJ10×1 MJ12×1 MJ14×1 MJ16×1 MJ20×1.5 MJ22×1.5 MJ24×1.5 MJ27×1.5 MJ30×1.5
14 15 17 19 24 27 27 30 36
14 15 17 19 24 27 27 30 36
16.2 17.3 19.6 21.9 27.7 31.2 31.2 34.6 41.6
15 17 17 18 21 21 21 22 24
8 9 9 10 12 12 12 12 14
4 4 4 4 4 5 5 5 5
12 14 14 15 18 18 18 18.5 20
6.7 6.7 8 9.8 19.5 25 19 23.8 49.4
公称直径
DN ①
22 25 28 30 32 34 36 38
d 最小值=公称
最大值
d2
D
S
e ≈
H
b
t
h1
千件重kg
24.2 27.3 30.3 32.3 34.3 36.6 38.6 40.8
24.33 27.43 30.46 32.46 34.46 36.76 38.76 40.96
MJ33×2 MJ33×2 MJ39×2 MJ39×2 MJ42×2 MJ45×2 MJ48×2 MJ48×2
36 36 46 46 46 50 55 55
36 36 46 46 46 50 55 55
41.6 41.6 53.1 53.1 53.1 57.7 63.5 63.5
26 28 29 30 30 30 31 31
14 15 16 15 15 15 16 16
5 6 6 6 6 6 6 6
22 24 24.5 25 25 25 26 26
39.2 43 73.8 91.4 66.7 105.9 119 114.4
①,导管公称外径DN按 HB 4-2-2002。
②,技术要求：材料TC6，热处理-退火，表面处理-阳极化。MJ螺纹按 GJB 3.3-1985, 6H；MJ螺纹首尾按 GJB 52-1985。

工艺相关

HB 0-9 - 2000
六角形螺纹零件保险孔

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
