液压传动 16MPa(160bar)中型和25MPa(250 bar)单杆缸附件 - 销轴 轴套或关节轴承用 带开口销 GB /T 39949.1 (AA4-S/AA6-S) - 2021

选择规格尺寸 点击↓

12

16

20

25

32

40

50

63

70

80

GB /T 39949.1 (AA4-S/AA6-S) - 2021 液压传动 16MPa(160bar)中型和25MPa(250 bar)单杆缸附件 - 销轴 轴套或关节轴承用 带开口销

尺寸单位: mm
国标GB /T39949.1 (AA4-S/AA6-S) - 2021 GB39 液压传动 16MPa(160bar)中型和25MPa(250 bar)单杆缸附件 - 销轴 轴套或关节轴承用 带开口销
GB /T 39949.1 (AA4-S/AA6-S) - 2021 液压传动 16MPa(160bar)中型和25MPa(250 bar)单杆缸附件 - 销轴 轴套或关节轴承用 带开口销
扫一扫分享
型号
12 16 20 25 32 40 50 63 70 80
公称力 /N
NL 最大值
ML 最大值
ES 最小值
EL 最小值
JK m6
EK f8
8000 12500 20000 32000 50000 80000 125000 200000 250000 320000
49 57 72 84 105 133 165 185 205 225
49 57 72 84 105 133 165 185 205 225
29 37 46 57 72 92 112 142 152 172
29 37 46 57 72 92 112 142 152 172
12 16 20 25 32 40 50 63 70 80
12 16 20 25 32 40 50 63 70 80

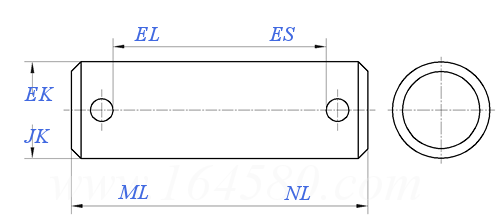

①,NL-关节轴承用销轴的长度
ML-普通销轴的长度
ES-销轴的安装长度(AA6)
EL-销轴的安装长度(AA4)
JK-销轴直径(AA6)
​EK-销轴直径(AA4)
注:技术数据仅供参考,请以官方原件为准!
