1型吊环螺钉 (A/B) [Table 1] (A489, F541, A473) ASME B 18.15 (Type 1) - 2015

选择规格尺寸 点击↓

1/4 -20

1/4 -20

5/16 -18

5/16 -18

3/8 -16

3/8 -16

7/16 -14

7/16 -14

1/2 -13

1/2 -13

9/16 -12

9/16 -12

5/8 -11

5/8 -11

3/4 -10

3/4 -10

7/8 -9

7/8 -9

1 -8

1 -8

1-1/8 -7

1-1/8 -7

1-1/4 -7

1-1/4 -7

1-1/2 -6

1-1/2 -6

1-3/4 -5

1-3/4 -5

2 - 4 1/2

2 - 4 1/2

2-1/2 -4

2-1/2 -4

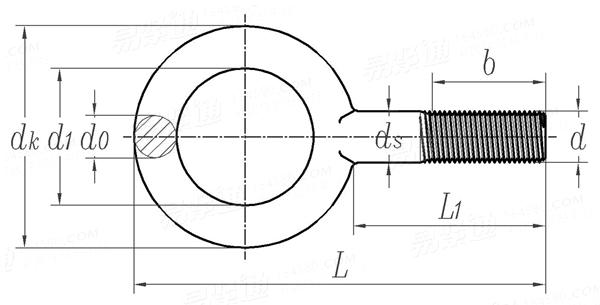

ASME B 18.15 (Type 1) - 2015 1型吊环螺钉 (A/B) [Table 1] (A489, F541, A473)

尺寸单位: inch
美标ASME B18.15 (Type 1) - 2015 ASME18.15  1型吊环螺钉 (A/B) [Table 1] (A489, F541, A473)
ASME B 18.15 (Type 1) - 2015 1型吊环螺钉 (A/B) [Table 1] (A489, F541, A473)
扫一扫分享
螺纹尺寸
d
1/4
-20
1/4
-20
5/16
-18
5/16
-18
3/8
-16
3/8
-16
7/16
-14
7/16
-14
1/2
-13
1/2
-13
9/16
-12
9/16
-12
5/8
-11
5/8
-11
3/4
-10
3/4
-10
ds
L1 A型
B型
d1
dk
d0
L
b A型
B型
0.25 0.28 0.31 0.34 0.38 0.41 0.44 0.47 0.50 0.53 0.56 0.59 0.62 0.66 0.75 0.78
1.00 1.06 1.12 1.19 1.25 1.38 1.38 1.50 1.50 1.62 1.62 1.75 1.75 1.88 2.00 2.12
1.00 1.06 1.06 1.13 1.12 1.25 1.13 1.25 1.13 1.25 1.21 1.34 1.31 1.44 1.50 1.62
0.69 0.81 0.81 0.94 0.94 1.06 1.00 1.12 1.12 1.25 1.19 1.31 1.31 1.44 1.44 1.56
1.19 1.19 1.44 1.44 1.69 1.69 1.81 1.81 2.12 2.12 2.25 2.25 2.56 2.56 2.81 2.81
0.19 0.25 0.25 0.31 0.31 0.38 0.34 0.41 0.44 0.50 0.47 0.53 0.56 0.62 0.62 0.69
2.06 2.38 2.44 2.75 2.81 3.19 3.06 3.44 3.50 3.88 3.75 4.12 4.19 4.56 4.69 5.06
0.75 0.75 0.81 0.81 0.88 0.88 1.00 1.00 1.12 1.12 1.25 1.25 1.38 1.38 1.62 1.62
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.84 0.84 0.94 0.94 1.13 1.13
螺纹尺寸
d
7/8
-9
7/8
-9
1
-8
1
-8
1-1/8
-7
1-1/8
-7
1-1/4
-7
1-1/4
-7
1-1/2
-6
1-1/2
-6
1-3/4
-5
1-3/4
-5
2
- 4 1/2
2
- 4 1/2
2-1/2
-4
2-1/2
-4
ds
L1 A型
B型
d1
dk
d0
L
b A型
B型
0.88 0.91 1.00 1.06 1.12 1.19 1.25 1.34 1.50 1.59 1.75 1.84 2.00 2.09 2.50 2.62
2.25 2.38 2.50 2.62 2.75 2.88 3.00 3.12 3.50 3.62 3.75 3.88 4.00 4.25 5.00 5.25
1.75 1.88 1.94 2.06 2.13 2.26 2.38 2.50 2.75 2.87 3.18 3.31 3.62 3.87 4.50 4.75
1.56 1.69 1.69 1.81 1.94 2.06 2.12 2.25 2.44 2.56 2.75 3.00 3.06 3.44 3.81 4.19
3.19 3.19 3.56 3.56 4.06 4.06 4.44 4.44 5.19 5.19 6.00 6.00 6.88 6.88 8.50 8.50
0.75 0.81 0.88 0.94 1.00 1.06 1.09 1.16 1.31 1.38 1.50 1.62 1.75 1.88 2.19 2.31
5.31 5.69 5.94 6.31 6.69 7.06 7.31 7.69 8.56 8.94 9.50 10.12 10.56 11.44 13.19 14.06
1.81 1.81 2.06 2.06 2.31 2.31 2.50 2.50 3.00 3.00 3.19 3.19 3.38 3.38 4.25 4.25
1.31 1.31 1.50 1.50 1.69 1.69 1.88 1.88 2.25 2.25 2.62 2.62 3.00 3.00 3.75 3.75
替代列表
注:技术数据仅供参考,请以官方原件为准!
