普通型 楔键 GB 1564 - 1979 (R1990)

选择规格尺寸 点击↓

2

3

4

5

6

8

10

12

14

16

18

20

22

25

28

32

36

40

45

50

56

63

70

80

90

100

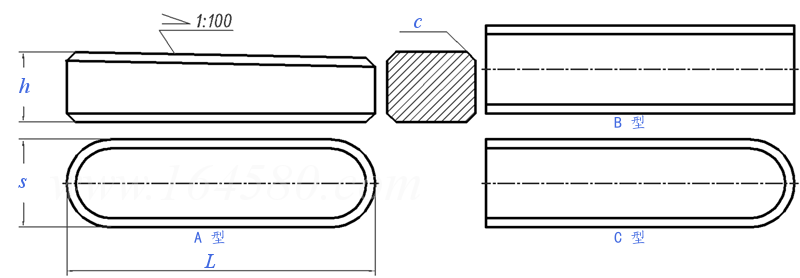

GB 1564 - 1979 (R1990) 普通型 楔键

尺寸单位: mm
国标GB 1564 - 1979 (R1990) GB1564 1564GB 普通型 楔键
GB 1564 - 1979 (R1990) 普通型 楔键
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 等
规格
2 3 4 5 6 8 10 12 14 16 18 20 22
s 最大值=公称 (h9)
最小值
h 最大值=公称 (h11)
最小值
c
2 3 4 5 6 8 10 12 14 16 18 20 22
1.975 2.975 3.97 4.97 5.97 7.964 9.964 11.957 13.957 15.957 17.957 19.948 21.948
2 3 4 5 6 7 8 8 9 10 11 12 14
1.94 2.94 3.925 4.925 5.925 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89
0.16~0.25 0.16~0.25 0.16~0.25 0.25~0.4 0.25~0.4 0.25~0.4 0.4~0.6 0.4~0.6 0.4~0.6 0.4~0.6 0.4~0.6 0.6~0.8 0.6~0.8
千件重≈ kg，A型
- - - - - - - - - - - - -
千件重≈ kg，C型
- - - - - - - - - - - - -
千件钢制重≈kg B型
- - - - - - - - - - - - -
规格
25 28 32 36 40 45 50 56 63 70 80 90 100
s 最大值=公称 (h9)
最小值
h 最大值=公称 (h11)
最小值
c
25 28 32 36 40 45 50 56 63 70 80 90 100
24.948 27.948 31.938 35.938 39.938 44.938 49.938 55.926 62.926 69.926 79.926 89.913 99.913
14 16 18 20 22 25 28 32 32 36 40 45 50
13.89 15.89 17.89 19.87 21.87 24.87 27.87 31.84 31.84 35.84 39.84 44.84 49.84
0.6~0.8 0.6~0.8 0.6~0.8 1~1.2 1~1.2 1~1.2 1~1.2 1.6~2 1.6~2 1.6~2 2.5~3 2.5~3 2.5~3
千件重≈ kg，A型
- - - - - - - - - - - - -
千件重≈ kg，C型
- - - - - - - - - - - - -
千件钢制重≈kg B型
- - - - - - - - - - - - -
①,普通型楔键应符合 GB/T 1568-1979的规定。
②,键槽的尺寸应符合GB/T 1563-1979的规定。
③,当键长大于500mm时，其长度应按GB/T 321-1980的R20系列选取。
替代列表
GB 1564 - 1979(R1990) GB /T 1564 - 2003

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
