通用和液压传动用联接件带ISO 261弹性螺纹或金属-金属密封的气门和双头螺栓端头第2部分:弹性密封的双头螺栓端头(E型) ISO 9974-2 - 1996

适用范围

　　规定了带有 ISO 261 螺纹的重型（S 系列）和轻型（L 系列）螺柱端头以及与其一起使用的弹性密封件的尺寸、性能要求和测试程序。它还指定了这些螺柱端部的名称及其弹性密封件。

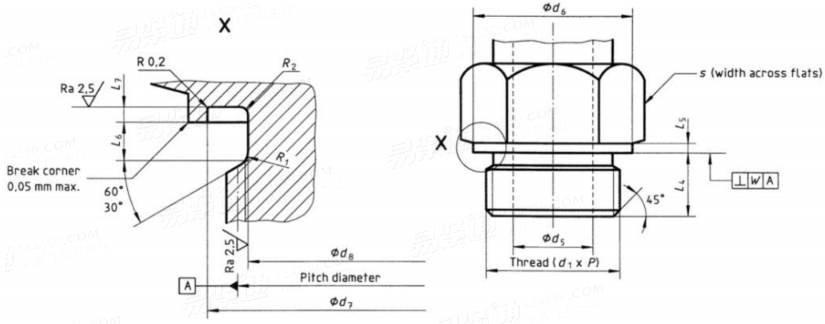

螺柱端的尺寸

螺纹 d₁×P	d₅				d₆	d₇	d₈	L₄	L₅	L₆	L₇	R₁	R₂	s	w
	L系列		S系列		d₆	d₇	d₈	L₄	L₅	L₆	L₇	R₁	R₂
	最小=公称	最大	最小=公称	最大	0, -0.2	+0.1, 0	0, -0.2	±0.2	最小	+0.3, 0	+0.1, 0	±0.1	±0.1
M10×1	4	4.18	/	/	13.9	12	8.3	8	1.5	2	0.7	1	0.5	14	0.1
M12×1.5	6	6.18	4	4.18	16.9	14.5	9.7	12	2	3	1.2	1.2	0.5	17	0.1
M14×1.5	7	7.22	5	5.18	18.9	16.6	11.7	12	2	3	1.2	1.2	0.5	19	0.1
M16×1.5	9	9.22	7	7.22	21.9	19	13.7	12	2	3	1.2	1.2	0.5	22	0.1
M18×1.5	11	11.27	8	8.22	23.9	21	15.7	12	2.5	3	1.2	1.2	0.6	24	0.1
M20×1.5	/	/	10	10.22	25.9	23	17.7	14	2.5	3	1.2	1.2	0.6	27	0.1
M22×1.5	14	14.27	12	12.27	26.9	24.5	19.7	14	3	3	1.2	1.2	0.6	27	0.1
M26×1.5	18	18.27	/	/	31.9	29.3	23.8	16	3	3	1.2	1.2	0.6	32	0.2
M27×2	/	/	16	16.27	31.9	29.3	23.8	16	3	4	1.2	1.6	0.6	32	0.2
M33×2	23	23.33	20	20.33	39.9	36	29.6	18	3	4	1.6	1.6	0.8	41	0.2
M42×2	30	30.33	25	25.33	49.9	46	38.6	20	3	4	1.6	1.6	0.8	50	0.2
M48×2	36	36.39	32	32.39	54.9	51	44.5	22	3	4	1.6	1.6	0.8	55	0.2

螺柱端的压力

系列	螺纹	工作压历		试验压力
		工作压历		burst		impulse
		MPa	bar	MPa	bar	MPa	bar
L	M10×1	25	250	100	1000	33.2	332
	M12×1.5	25	250	100	1000	33.2	332
	M14×1.5	25	250	100	1000	33.2	332
	M16×1.5	25	250	100	1000	33.2	332
	M18×1.5	25	250	100	1000	33.2	332
	M22×1.5	16	160	64	640	21.3	213
	M26×1.5	16	160	64	640	21.3	213
	M33×2	10	100	40	400	13.3	133
	M42×2	10	100	40	400	13.3	133
	M48×2	10	100	40	400	13.3	133
S	M12×1.5	63	630	252	2520	83.8	838
	M14×1.5	63	630	252	2520	83.8	838
	M16×1.5	63	630	252	2520	83.8	838
	M18×1.5	63	630	252	2520	83.8	838
	M20×1.5	63	630	252	2520	83.8	838
	M22×1.5	40	400	160	1600	53.2	532
	M27×2	40	400	160	1600	53.2	532
	M33×2	40	400	160	1600	53.2	532
	M42×2	25	250	100	1000	33.2	332
	M48×2	25	250	100	1000	33.2	332

螺柱端用弹性密封件的尺寸

螺纹	d₁		d₂		L₁	L₂
螺纹	公称	公差	公称	公差	±0.1	±0.2
M10×1	8.4	±0.2	11.9	±0.2	1	0.5
M12×1.5	9.8		14.4		1.5	0.8
M14×1.5	11.6		16.5		1.5	0.8
M16×1.5	13.8		18.9		1.5	0.8
M18×1.5	15.7		20.9		1.5	0.8
M20×1.5	17.8		22.9		1.5	0.8
M22×1.5	19.6		24.3		1.5	0.8
M26×1.5	23.9		29.2		1.5	0.8
M27×2	23.9		29.2		1.5	0.8
M33×2	29.7	±0.3	35.7	±0.3	2	1
M42×2	38.8		45.8		2	1
M48×2	44.7		50.7		2	1

螺柱端部鉴定试验的扭矩

系列	螺纹	扭矩 N·m +10%， 0
L	M10×1	20
	M12×1.5	30
	M14×1.5	50
	M16×1.5	60
	M18×1.5	80
	M22×1.5	140
	M26×1.5	200
	M33×2	380
	M42×2	500
	M48×2	600
S	M12×1.5	45
	M14×1.5	60
	M16×1.5	80
	M18×1.5	100
	M20×1.5	140
	M22×1.5	150
	M27×2	200
	M33×2	380
	M42×2	500
	M48×2	600

注：技术数据仅供参考，请以官方原件为准！
