扩口式管接头扩口端尺寸 GB /T 5652 - 2008

适用范围

      本标准规定了扩口式管接头扩口端尺寸。适用于管子外径为 4mm~34mm,最大工作压力 3.5~16MPa 的液压流体传动和一般用途的管路系统。

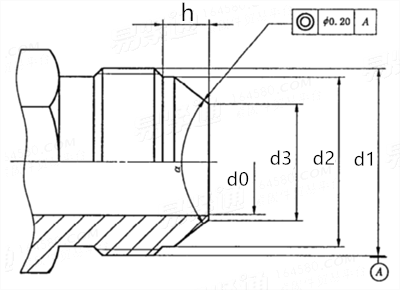

扩口式管接头扩口端尺寸

管子外径
D0

d0

d1

d2

d3

h

α

A

B

4

3

M10×1

8.4

3.6

4.5

74°±1°

90°±1°

5

3.5

4.3

6

4

M12×1.5

10

4.8

5.5

8

6

M14×1.5

11.7

7

10

8

M16×1.5

13.7

9

6

12

10

M18×1.5

15.7

11

14

12

M22×1.5

19.7

13

16

14

M24×1.5

21.7

15

6.5

18

15

M27×1.5

24.7

16.5

7

20

17

M30×2

27

18.5

8

/

22

19

M33×2

30

20.5

25

22

M36×2

33

23.5

28

24

M39×2

36

26

9.5

32

27

M42×2

39

29

34

30

M45×2

42

32


注:技术数据仅供参考,请以官方原件为准!
