十字槽圆头螺钉 ASME B 18.6.3 (T36-I/T36-IA) - 2013

选择规格尺寸点击↓

10#

12#

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

ASME B 18.6.3 (T36-I/T36-IA) - 2013 十字槽圆头螺钉

尺寸单位: inch

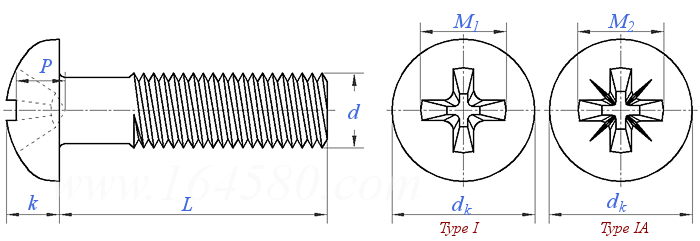

美标ASME B18.6.3 (T36-I/T36-IA) - 2013 ASM 十字槽圆头螺钉

模型下载

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级

螺纹尺寸
d

10#

d
PP
槽号
M₁	参考值
M₂	参考值
P	I型	最大值
		最小值
	IA型	最大值
		最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900
80	64	56	48	40	40	32	32	24
0	0	1	1	1	2	2	2	2
0.066	0.075	0.093	0.102	0.111	0.147	0.155	0.171	0.188
/	/	0.092	/	0.110	0.142	0.150	0.164	0.182
0.035	0.045	0.046	0.055	0.065	0.063	0.073	0.090	0.108
0.015	0.026	0.027	0.035	0.046	0.035	0.045	0.064	0.082
/	/	0.047	/	0.067	0.063	0.071	0.086	0.105
/	/	0.031	/	0.051	0.045	0.053	0.068	0.087
0.113	0.138	0.162	0.187	0.211	0.236	0.260	0.309	0.359
0.099	0.122	0.146	0.169	0.193	0.217	0.240	0.287	0.334
0.053	0.061	0.069	0.078	0.086	0.095	0.103	0.120	0.137
0.043	0.051	0.059	0.067	0.075	0.083	0.091	0.107	0.123

螺纹尺寸
d

12#

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

d
PP
槽号
M₁	参考值
M₂	参考值
P	I型	最大值
		最小值
	IA型	最大值
		最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.2160	0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500
24	20	18	16	14	13	12	11	10
3	3	3	4	4	4	4	5	5
0.242	0.261	0.301	0.380	0.395	0.409	0.447	0.542	0.642
0.234	0.255	0.291	0.368	/	/	/	/	/
0.108	0.130	0.170	0.208	0.221	0.236	0.272	0.285	0.385
0.082	0.104	0.144	0.182	0.196	0.211	0.245	0.244	0.346
0.103	0.126	0.162	0.195	/	/	/	/	/
0.085	0.108	0.144	0.177	/	/	/	/	/
0.408	0.472	0.590	0.708	0.750	0.813	0.938	1.000	1.250
0.382	0.443	0.557	0.670	0.707	0.766	0.887	0.944	1.185
0.153	0.175	0.216	0.256	0.328	0.355	0.410	0.438	0.547
0.139	0.160	0.198	0.237	0.307	0.332	0.385	0.411	0.516

①,若以小数规定公称直径，应省略小数前和小数点后第四位的零。
②,螺钉凹槽内壁略带锥度，以保证插入深量规与有镀层螺钉凹槽的配合。为使插入深测量深度适用于有涂镀层的螺钉，制造者在镦头时应为其留出必要的加工余量。

替代列表

ASME B 18.6.3T36-I/T36-IA - 2013 ASME B 18.6.3H11B-I/H11B-IA - 2024

采用标准

ASME B 18.6.3 (DATA-G) - 2013

机械螺钉和自攻螺钉的通用要求

ASME B 18.6.3 (catalog) - 2013

产品表单总览

工艺相关

ASME B 18.6.3 (T35) - 2013

开槽圆头螺钉 [Table 35] (ASTM F837, F468)

ASME B 18.6.3 (T35+T40) - 2013

开槽圆头 AB ABR自攻螺钉

ASME B 18.6.3 (T36-I/T36-IA+T40) - 2013

十字槽圆头 AB ABR自攻螺钉

ASME B 18.6.3 (T36-III) - 2013

方槽圆头螺钉

ASME B 18.6.3 (T36-III+T40) - 2013

方槽圆头 AB ABR自攻螺钉

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
