首页 产品与标准 GB 4141.1 - 1984 手柄

手柄 GB 4141.1 - 1984

选择规格尺寸 点击↓

4

5

6

8

10

12

16

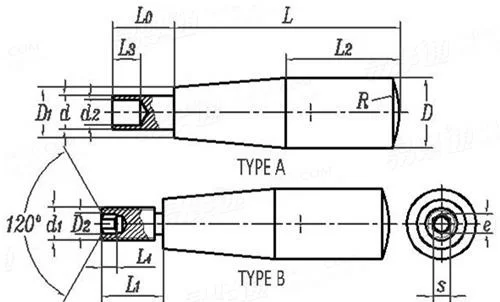

GB 4141.1 - 1984 手柄

尺寸单位: mm
国标GB 4141.1 - 1984 GB4141.1 4141.1GB 手柄
GB 4141.1 - 1984 手柄
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
4 5 6 8 10 12 16
d 最大值
最小值
d1
L
L1
D
D1
D2
d2
L2
L3
L4
e
s
R
L0
单重≈kg
4.006 5.006 6.006 8.007 10.007 12.009 16.009
3.994 4.994 5.994 7.993 9.993 11.991 15.991
M4 M5 M6 M8 M10 M12 M16
32 40 50 63 80 100 112
8 10 12 14 16 18 20
9 11 13 16 20 25 32
7 8 10 12 15 18 22
2.5 3.1 4 5 6.3 7.5 9.8
2.5 3.5 4 5.5 7 9 12
16 20 25 32 40 50 56
3 4 4 4 5 6 8
2 2.5 3 4 5 6 8
2.3 2.9 3.5 4.6 5.8 6.9 9.2
2 2.5 3 4 5 6 8
12 14 16 20 25 32 40
6,8,10 8,10,12 10,12,14,16 12,14,16,18,20 16,18,20,22,25 20,22,25,28,32 22,25,28,32,36
0.015 0.025 0.047 0.087 0.175 0.262 0.492
①,材料：35，A3；表面处理：喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr），氧化（H·Y）；其他技术要求按GB 4141.33-84《操作件技术条件》。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
