圆锥销 UNI 7283 - 1974

选择规格尺寸点击↓

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

6

8

10

12

16

20

25

30

40

50

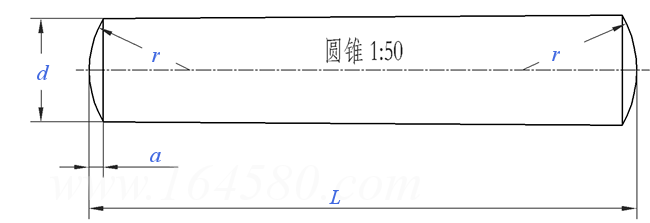

UNI 7283 - 1974 圆锥销

尺寸单位: mm

意大利UNI 7283 - 1974 UNI7283 7283UNI 圆锥销

UNI 7283 - 1974 圆锥销

扫一扫分享

单重计算公差

公称直径
d

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

d	最大值
d	最小值
a	≈

0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.08	0.1	0.12	0.16	0.2	0.25	0.3	0.4	0.5	0.63

公称直径
d

6

8

10

12

16

20

25

30

40

50

d	最大值
d	最小值
a	≈

6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
0.8	1	1.2	1.6	2	2.5	3	4	5	6.3

①,r ≈ d

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息

1		[国标] GB /T 117 - 2000	圆锥销 Taper Pins 供应商(4)
2		[国标] GB 117 - 1986	圆锥销 Taper Pins 供应商(4)
3		[德标] DIN 1 - 1981	球面端圆锥销 Taper Pins With Round End 供应商(2)
4		[国际] ISO 2339 - 1986	不淬硬圆锥销 A型和B型 Taper Pins, Unhardened - Type A and B
5		[日标] JIS B 1352 - 1988	圆锥销 Taper Pins
6		[日标] JIS B 1352 - 1988	过盈配合圆锥销 Taper Pins
7		[汽标代号] Q 525	圆锥销
8		[欧标] EN 22339 - 1992	圆锥销 Taper Pins Unhardened
9		[意大利] UNI 129	不淬硬球面端圆锥销 Taper Pins, Unhardened
10		[法国] NF E 25-752 - 1992 (R2002)	不淬硬圆锥销 Taper Pins, Unhardened
11		[俄标] GOST 3129 - 1970	圆锥销 Taper Pins 供应商(1)
12		[德标] DIN EN 22339 - 1992	球面端圆锥销 Taper Pins With Round End
13		[军标] GJB 3371 (/79~/82) - 1998	锥型螺栓 Taper bolts
14		[美标] ASME B 18.8.2 - 2020	圆锥销【Table 3 -1】 Taper Pins
15		[美标] ASME B 18.8.2 - 2000 (R2010)	圆锥销【Table1】 Taper pins【Table1】
